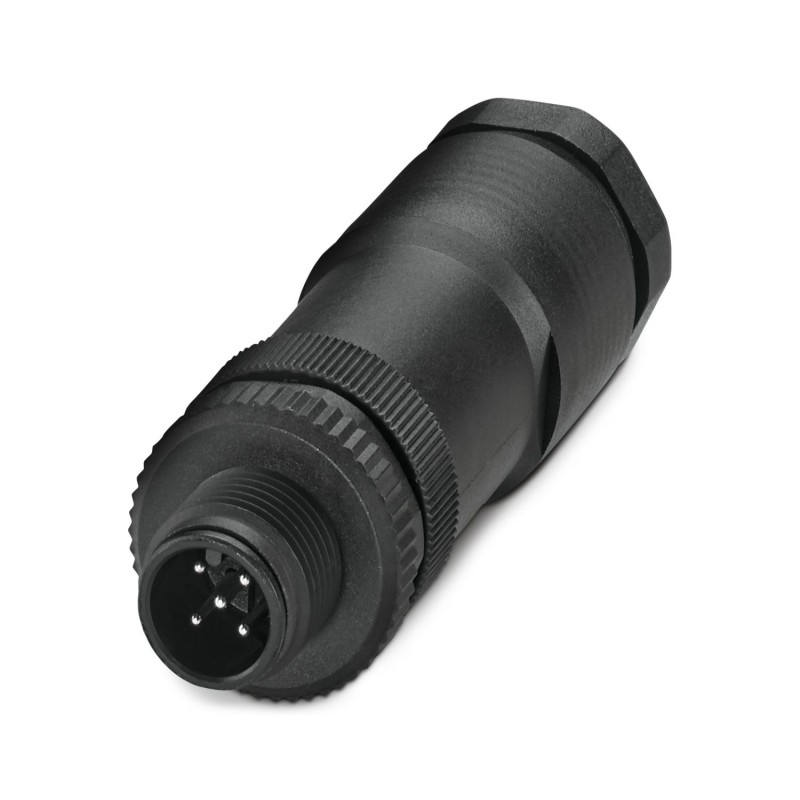

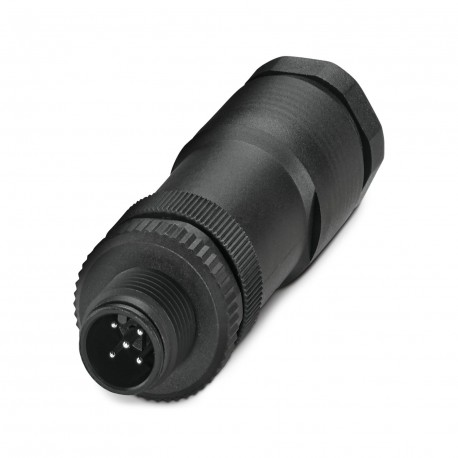

SACC-M12MS-5CON-PG11-DUO 1662285 PHOENIX CONTACT Connecteur
SACC-M12MS-5CON-PG11-DUO
1662285
PHOENIX_CONTACT
Connecteur
Connecteur, Universel, 5 pôles, connecteur mâle droit M12, codé A, Raccord à vis, moletage matériau : Plastique, presse-étoupe Pg11-DUO, diamètre extérieur du câble 2,1 mm ... 3mm/4mm... 5,2 millimètres
Connecteur, Universel, 5-pôles, connecteur mâle droit M12, codage: A, Raccordement vissé, matériau de la molette: Plastique, presse-étoupe Pg11-DUO, diamètre extérieur du câble 2,1 mm ... 3 mm / 4 mm ... 5,2 mm
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Ce connecteur est livré avec des joints pour câble de diamètre extérieur faible ou important. |
| Type de produit | Connecteur circulaire (côté câble) |
| Type de capteur | Universel |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 2 |
| Blindé | non |
| Détrompage | A |
| Sortie du câble | droit |
| Raccordement à filetage Pg | Pg11 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 20 mm |
| Hauteur | 20 mm |
| Longueur | 63 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 2x 2,1 mm ... 3 mm (en cas d'utilisation du joint pour câble à faible diamètre extérieur) |
| 2x 4 mm ... 5,2 mm (en cas d'utilisation du joint pour câble de diamètre extérieur important) | |
| Boîtier | |
| Diamètre de boîtier | 20 mm |
| Matériau du joint | NBR |
| Matériau de surface de prise | PA |
| Matériau de contact | CuZn |
| Matériau de surface du contact | CuSnZn |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Plastique |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section raccordable | 0,25 mm² ... 0,75 mm² (sans embout) |
| 0,14 mm² ... 0,75 mm² (avec embout) | |
| 0,25 mm² ... 0,75 mm² (rigide) | |
| Section raccordable AWG | 24 ... 18 (sans embout) |
| 26 ... 20 (avec embout) | |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm ... 1 Nm | |
| 0,2 Nm (Bornes à vis) | |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 8 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 50 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | A |
| Type de signal/catégorie | Universel |
| Longueur à dénuder des fils uniques | 5 mm |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Pour diamètre externe de câble (EF009475) | 2.1 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.25 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.25 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.25 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Plastique |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1662285-SACC-M12MS-5CON-PG11-DUO | 115 Kbytes |
|
