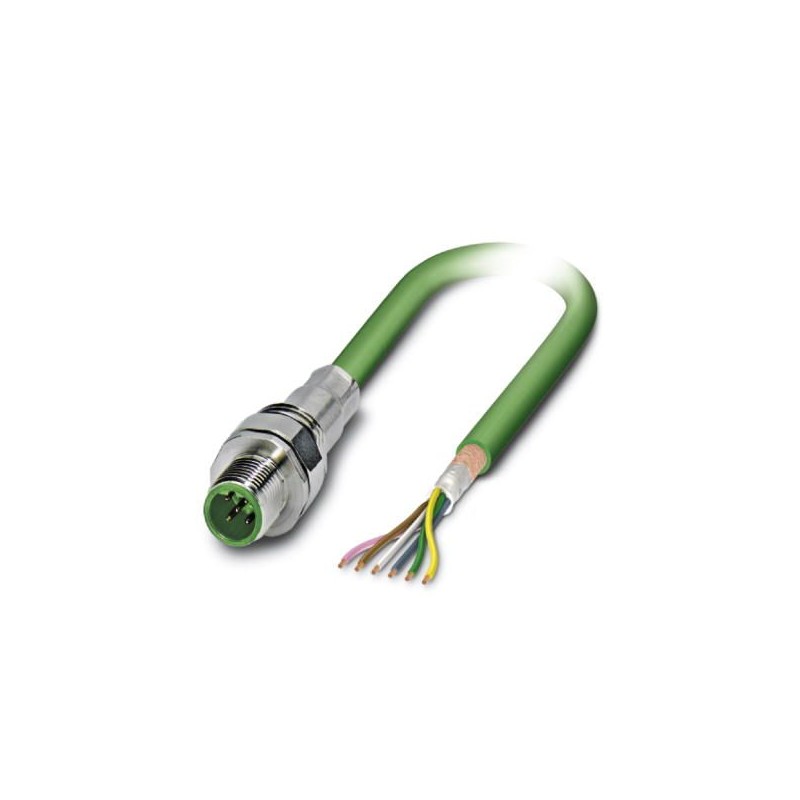

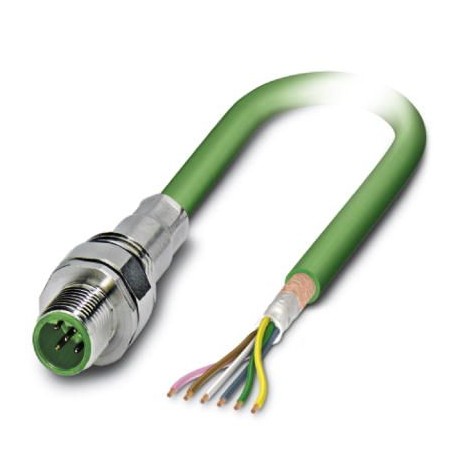

SACCEC-M12MSB-5CON-M16/0,5-900 1529629 PHOENIX CONTACT 总线系统针式插座
SACCEC-M12MSB-5CON-M16/0,5-900
1529629
PHOENIX_CONTACT
总线系统针式插座
Conect. bouchon. pour être à égalité. paroi avant, INTERBUS (16 MBit/s), 5 pôles, PUR sans halogène, vert RAL 6017, blindé, connecteur mâle, droit, M12, codage : B, une extrémité de câble libre, montage frontal, M16 x 1,5, Raccordement par câble, longueur du câble : 0,5 m, INTERBUS, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) code de l’article : 1239914
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1529629 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 425 (C-2-2017) |
| GTIN | 4017918982621 |
| Poids par pièce (hors emballage) | 0,062 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V |
| Tension de choc assignée | 1,5 kV |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | B - inversé |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 2500 V |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | INTERBUS |
|---|---|
| Type de câble (symbole) | 900 |
| Type de signal/catégorie | INTERBUS |
| Structure de câble | 3 x 2 x 0,22 mm² |
| Section du conducteur | 3x 2x 0,22 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| Coloris des fils | vert-jaune, blanc-marron, gris-rose |
| Câblage par paire | 2 fils par paire |
| Câblage total | 3 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre |
| Gaine extérieure, coloris | vert RAL 6017 |
| Diamètre extérieur du câble D | 8 mm |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 15 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 120 mm |
| Course | 10 m |
| Vitesse de déplacement | 1,6 m/s |
| Accélération | 3,2 m/s² |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de boucle | ≤ 159,80 Ω/km |
| Capacité de la ligne | ≤ 60 nF/km (à 800 Hz) |
| Impédance d'onde | 120 Ω ±20 % (à 64 kHz) |
| 100 Ω ±15 % (pour 1 MHz) | |
| Affaiblissement paradiaphonique (NEXT) | ≥ 61 dB (à 772 kHz) |
| ≥ 59 dB (pour 1 MHz) | |
| ≥ 55 dB (pour 2 MHz) | |
| ≥ 50 dB (pour 4 MHz) | |
| ≥ 46 dB (pour 8 MHz) | |
| ≥ 44 dB (pour 10 MHz) | |
| ≥ 41 dB (pour 16 MHz) | |
| ≥ 40 dB (pour 20 MHz) | |
| Atténuation | ≤ 15 dB/km (à 256 kHz) |
| ≤ 24 dB/km (à 772 kHz) | |
| ≤ 27 dB/km (pour 1 MHz) | |
| ≤ 52 dB/km (pour 4 MHz) | |
| ≤ 84 dB/km (pour 10 MHz) | |
| ≤ 112 dB/km (pour 16 MHz) | |
| ≤ 119 dB/km (pour 20 MHz) | |
| Vitesse du signal | 0,66 c |
| Résistance de liaison | < 250,00 mΩ/m (pour 30 MHz) |
| Tension nominale câble | 250 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 1500 Veff |
| Tension d'essai fil/blindage | 1000 Veff |
| Résistance à la propagation des flammes | selon VDE 0472 Partie 4, Type de contrôle B |
| selon CEI 60332-1 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Longueur de câble (EF000536) | 0.5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuZn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -30 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP67 |
