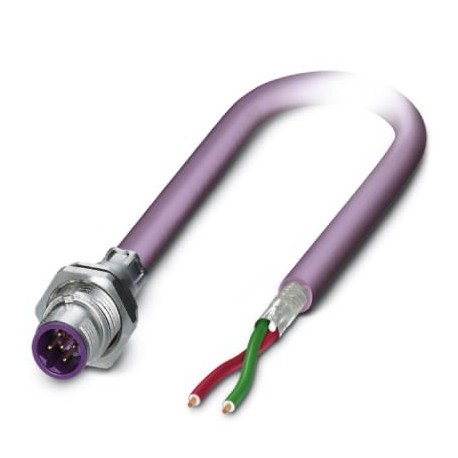

PHOENIX_CONTACT SACCBP-MSB-2CON-PG9/5,0-910SCO 1437517 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

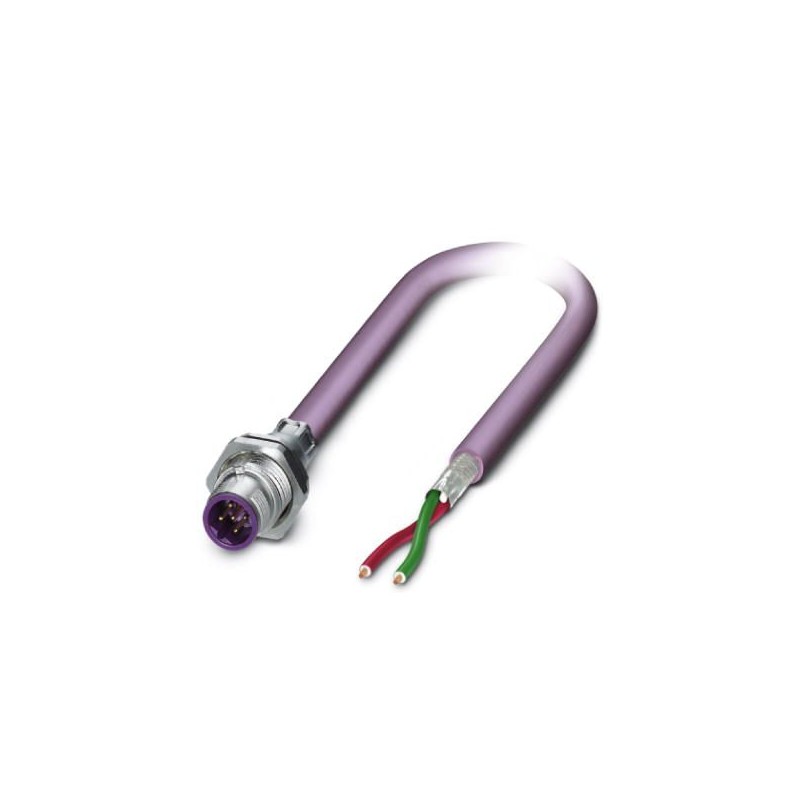

SACCBP-MSB-2CON-PG9/5,0-910SCO 1437517 PHOENIX CONTACT Connecteur mâle encastrable pour système de bus

Référence: SACCBP-MSB-2CON-PG9/5,0-910SCO

Code: 1437517

Fabricant: PHOENIX_CONTACT

Description:

Connecteur mâle encastrable pour système de bus
Conect. bouchon. pour être à égalité. Mur d’affiches, PROFIBUS, 2 pôles, PUR sans halogène, rouge lilas RAL 4001, blindé, connecteur mâle, droit, M12-SPEEDCON, codage : B, une extrémité de câble libre, montage arrière, raccordement de câble, longueur de câble : 5 m, PROFIBUS, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239657

Catégories:

  • Connecteurs > Embout pour connecteur circulaire (avec câble)
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 61,63 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1437517
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 426 (C-2-2017)
GTIN4046356457644
Poids par pièce (hors emballage)0,311 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Cotes

Longueur du câble5 m

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)
Indice de protectionIP67

Généralités

Remarque3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I.
Courant de référence à 40 ℃4 A
Tension de référence60 V
Tension de choc assignée1,5 kV
Nombre de pôles2
Résistance d'isolement≥ 100 MΩ
DétrompageB - inversé
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Type de signal/catégoriePROFIBUS
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage> 100

Matériau

Classe d'inflammabilité selon UL 94V0
Matériau de contactCuZn
Matériau de surface du contactNi/Au
Matériau de porte-contactsPA 6.6
Matériau de la moletteZinc moulé sous pression, nickelé
Matériau du jointFKM

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94V0

Câble

Type de câblePROFIBUS
Type de câble (symbole)910
Style UL AWM21198 (80 °C / 300 V)
Type de signal/catégoriePROFIBUS
Structure de câble1x2xAWG24/19
Section du conducteur2x 0,25 mm² (Ligne de signal)
AWG ligne de signaux24
Structure du conducteur ligne de signal19x 0,13 mm
Diamètre du fil avec isolant2,55 mm ±0,07 mm
Coloris des filsrouge, vert
Câblage total2 fils avec 2 masses de remplissage en direction de l'âme
BlindageFilm alu revêtu matériau plastique, tresse en fils de cuivre étamés
Revêtement optique de blindage85 %
Gaine extérieure, colorisviolet RAL 4001
Diamètre extérieur du câble D7,8 mm ±0,2 mm
Rayon de courbure minimal, pose fixe40 mm
Rayon de courbure minimal, pose souple65 mm
Nombre de cycles de flexion4000000
Rayon de courbure65 mm
Course4,5 m
Vitesse de déplacement3 m/s
Accélération3 m/s²
Poids du câble90 kg/km
Gaine extérieure, matériauPUR
Matériau de remplissagePP
Matériau Isolant du filFoam-Skin PP
Matériau conducteurCordon Cu étamé
Résistance d'isolement≥ 5 GΩ*km
Résistance du conducteur≤ 78,6 Ω/km
Capacité de la lignenom. 30 pF/m
Impédance d'onde150 Ω ±10 % (3 MHz ... 20 MHz)
Atténuation≤ 0,049 dB/m (pour 16 MHz)
Tension nominale câble30 V
Tension d'essai fil/fil1500 V (50 Hz, 1 min)
Tension d'essai fil/blindage1500 V (50 Hz, 1 min)
Résistance à la propagation des flammesUL 1581, Sec. 1060 (FT-1)
CEI 60332-1-2
Absence d'halogèneselon DIN VDE 0472 partie 815
d'après IEC 60754-1
Résistance spécialeNon adhésif
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-30 °C ... 80 °C (câble, pose souple)
≤ 70 °C (Câble, utilisation de chaînes porte-câbles)
Température ambiante (stockage/transport)-40 °C ... 80 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1437517 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique2
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNickel
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
