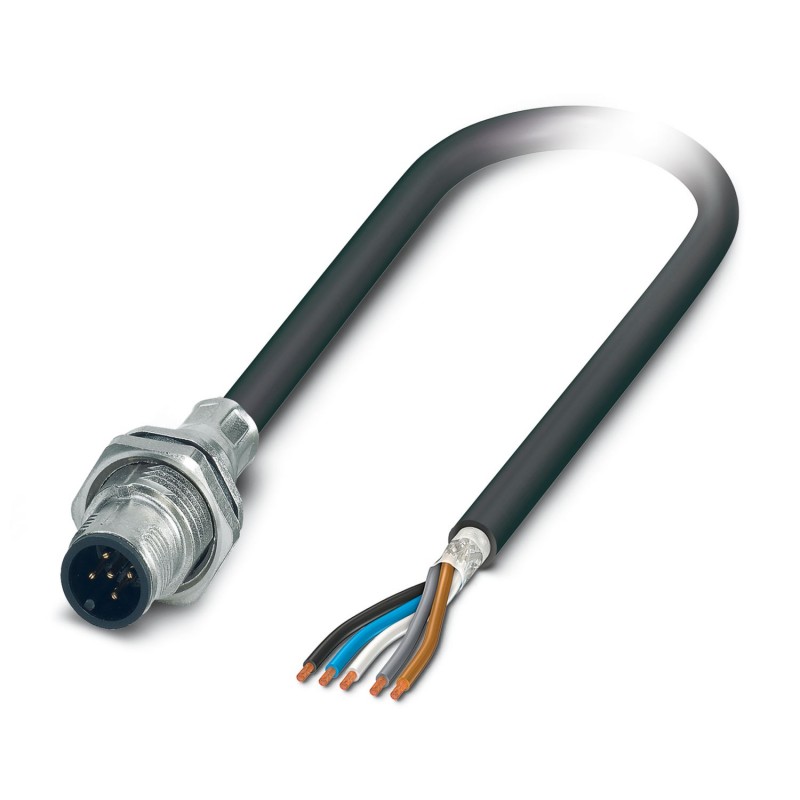

SACCBP-MS-5CON-M16/2,0-PUR SCO 1419412 PHOENIX CONTACT Connecteurs encastrables
SACCBP-MS-5CON-M16/2,0-PUR SCO
1419412
PHOENIX_CONTACT
Connecteurs encastrables
Conect. bouchon. pour être à égalité. affiche murale., Universel, 5 pôles, PUR sans halogène, noir grisâtre RAL 7021, blindé, Connecteur mâle, droit, M12-SPEEDCON, codage : A, extrémité de câble libre, Montage arrière, M16 x 1,5, Raccordement de câble, longueur de câble : 2 m, PUR noir sans halogène, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239255
Connecteur d'appareil face arrière, Universel, 5-pôles, PUR exempt d'halogène, gris-noir RAL 7021, blindé, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: A, sur extrémité libre, Montage face arrière, M16 x 1,5, Raccordement de câble, longueur de câble: 2 m, PUR exempt d'halogène noir, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239255
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Montage
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
| Instructions de montage | avec écrou plat |
Propriétés du produit
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Universel |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu nu |
Propriétés électriques
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 60 V |
| Intensité nominale IN | 4 A (Connecteur/connecteur femelle selon CEI 61076-2-101, il faut tenir compte des caractéristiques techniques du câble) |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Type de raccordement | Raccordement de câble |
| Type de contact | Mâle |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
Connecteur
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
Câble/conducteur
| Longueur du câble | 2 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 43 kg/km |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Nombre de pôles | 5 |
| Blindé | oui |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 5x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Diamètre extérieur du câble | 5,25 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir, gris |
| Epaisseur isolement | ≥ 0,21 mm |
| Epaisseur gaine extérieure | env. 0,50 mm |
| Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 80 % |
| Résistance max. du conducteur | max. 57 Ω/km (à 20 °C) |
| Résistance d'isolement | 70 GΩ*km (à 20 °C) |
| Tension nominale câble | 300 V (à 20 °C) |
| Tension d'essai fil/fil | 3000 V (à 20 °C) |
| Rayon de courbure minimal, pose fixe | 26 mm |
| Rayon de courbure minimal, pose souple | 52 mm (jusqu'à +60 ℃) |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 52 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| résistant à l'eau de mer | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| résistant à l'usure | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Surface non adhésive | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 60 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
