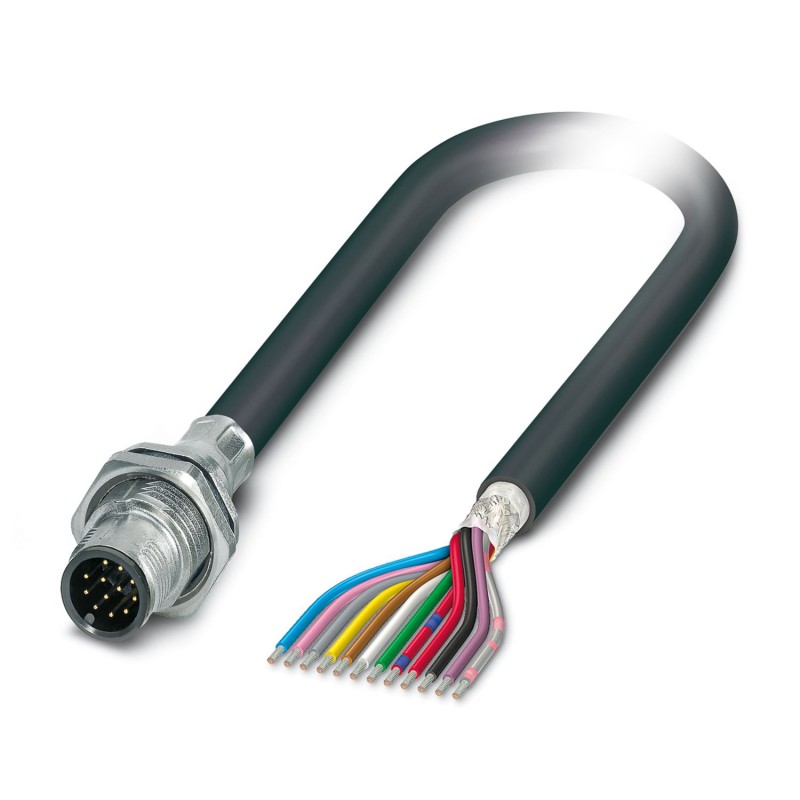

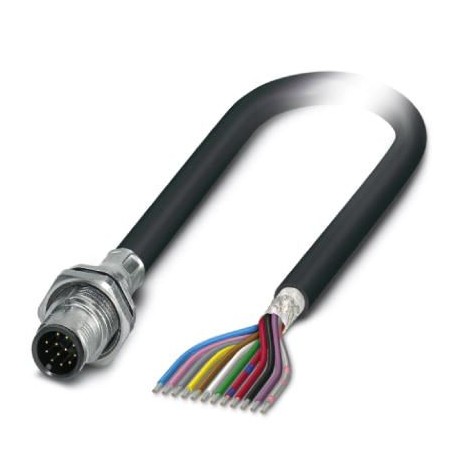

SACCBP-MS-12CON-M16/1,0-PVCSCO 1442227 PHOENIX CONTACT Connecteurs encastrables
SACCBP-MS-12CON-M16/1,0-PVCSCO
1442227
PHOENIX_CONTACT
Connecteurs encastrables
Conect. bouchon. pour être à égalité. Mur d’affiches, Universel, 12 pôles, PVC/PVC, noir RAL 9005, blindé, Connecteur mâle, droit, M12-SPEEDCON, codage : A, à l’extrémité libre du câble, Montage arrière, M16 x 1,5, Raccordement par câble, longueur du câble : 1 m, 0,14 mm², PVC noir, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239767
Connecteur d'appareil face arrière, Universel, 12-pôles, PVC/PVC, noir RAL 9005, blindé, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: A, sur extrémité libre, Montage face arrière, M16 x 1,5, Raccordement de câble, longueur de câble: 1 m, 0,14 mm2, PVC noir, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239767
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Propriétés du produit
| Type de produit | Câbles de signalisation et de puissance |
| Type de capteur | Universel |
| Nombre de pôles | 12 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| Résistance à l'huile | selon DIN EN 60811-404 |
Connecteur
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
Propriétés électriques
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V |
| Intensité nominale IN | 1,5 A |
| Résistance max. du conducteur | 142 Ω/km |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PVC |
| Matériau conducteur | Cordon Cu étamé |
Caractéristiques de raccordement
| Type de raccordement | Raccordement de câble |
| Couple de serrage | 3 ... 4 Nm |
Montage
| Type de montage | Montage face arrière M16 x 1,5 Filetage avec écrou plat |
| Instructions de montage | Filetage avec écrou plat |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1-2, CEI 60332-1, FT1, VW-1 |
| Résistance à l'huile | selon DIN EN 60811-404 |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
Câble/conducteur
| Longueur du câble | 1 m |
| Type | PVC noir |
| Abréviation | PVC |
| Type de signal/catégorie | Universel |
| Diamètre extérieur du câble | 7,00 mm ±0,03 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre de fil avec isolant | 1 mm ±0,05 mm |
| Fil, coloris | blanc-marron, vert-jaune, gris-rose, bleu-rouge, noir-violet, gris/rose-rouge/bleu |
| Section du câble | 6x 2x 0,14 mm² |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | 0,21 mm |
| Câblage total | 6 paires de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 1500 V AC |
| Résistance de la ligne | 142 Ω/km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 42 mm |
| Plus petit rayon de flexion, pose souple | 105 mm |
| Résistance à l'huile | selon DIN EN 60811-404 |
| Résistance à la propagation des flammes | CEI 60332-1-2, CEI 60332-1, FT1, VW-1 |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 12 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1.5 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
