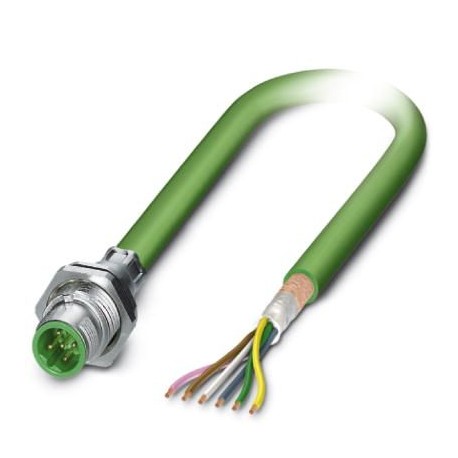

SACCBP-M12MSB-5CON-M16/1,0-900 1534517 PHOENIX CONTACT Connecteurs encastrables pour système bus
SACCBP-M12MSB-5CON-M16/1,0-900
1534517
PHOENIX_CONTACT
Connecteurs encastrables pour système bus

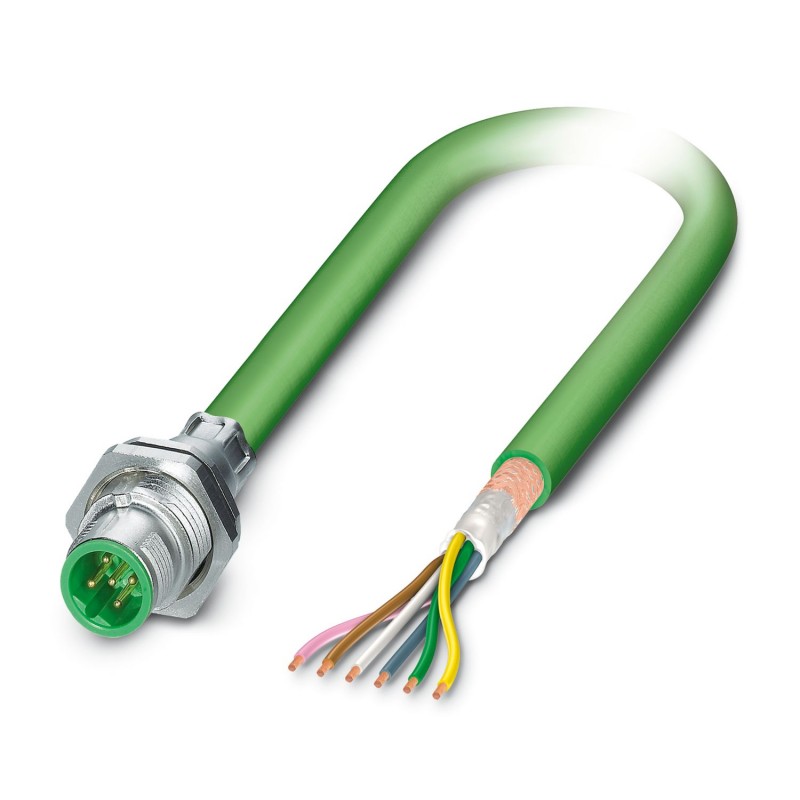

Conect. bouchon. pour être à égalité. Mur d’affiches, INTERBUS (16 MBit/s), 5 pôles, PUR sans halogène, Vert RAL 6017, blindé, Connecteur mâle, droit, M12-SPEEDCON, codage : B, une extrémité de câble libre, Montage arrière, M16 x 1,5, Raccordement de câble, longueur du câble : 1 m, INTERBUS, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239940
Connecteur d'appareil face arrière, INTERBUS (16 Mbit/s), 5-pôles, PUR exempt d'halogène, vert RAL 6017, blindé, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: B, sur extrémité libre, Montage face arrière, M16 x 1,5, Raccordement de câble, longueur de câble: 1 m, INTERBUS, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239940
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Montage
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
| Instructions de montage | avec écrou plat |
Propriétés du produit
| Type de produit | Connecteurs circulaires (côté appareil) |
| Application | Données |
| Type de capteur | INTERBUS |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | B |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 11 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PUR |
Propriétés électriques
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 3 mΩ (Connecteur M12) |
| Résistance d'isolement | ≥ 100 MΩ (Connecteur M12) |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A (Connecteur/connecteur femelle selon CEI 61076-2-101, il faut tenir compte des caractéristiques techniques du câble) |
| Tension d'essai | 2500 V |
| Support de transmission | Cuivre |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Type de raccordement | Raccordement de câble |
| Type de contact | Mâle |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
Connecteur
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | B |
| Raccordement 2 | |
| Type tête | extrémité libre |
Câble/conducteur
| Longueur du câble | 1 m |
| INTERBUS [900] | |
| Dessin coté |  |
| Poids de gaine | 70 kg/km |
| Nombre de pôles | 6 |
| Blindé | oui |
| Type | INTERBUS [900] |
| Structure du conducteur | 3 x 2 x 0,22 mm² |
| Vitesse du signal | 0,66 c |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 3x 2x 0,22 mm² |
| Diamètre extérieur du câble | 8,00 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6017 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE |
| Fil, coloris | vert-jaune, blanc-marron, gris-rose |
| Câblage par paire | 2 fils par paire |
| Câblage total | 3 paires en direction de l'âme |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de liaison | < 250,00 mΩ/m (pour 30 MHz) |
| Résistance de boucle | ≤ 159,80 Ω/km |
| Impédance caractéristique | 120 Ω ±20 % (à 64 kHz) |
| 100 Ω ±15 % (pour 1 MHz) | |
| Capacité de la ligne | ≤ 60 nF/km (à 800 Hz) |
| Tension nominale câble | 250 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 1500 Veff |
| Tension d'essai fil/blindage | 1000,00 Veff |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 15 x D |
| Rayon de courbure minimal, pose fixe | 60 mm |
| Rayon de courbure minimal, pose souple | 120 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 120 mm, Course: 10 m, Vitesse de déplacement: 1,6 m/s, Accélération: 3,2 m/s² |
| Affaiblissement paradiaphonique (NEXT) | ≥ 61 dB (à 772 kHz) |
| ≥ 59 dB (pour 1 MHz) | |
| ≥ 55 dB (pour 2 MHz) | |
| ≥ 50 dB (pour 4 MHz) | |
| ≥ 46 dB (pour 8 MHz) | |
| ≥ 44 dB (pour 10 MHz) | |
| ≥ 41 dB (pour 16 MHz) | |
| ≥ 40 dB (pour 20 MHz) | |
| Effet d'écran | ≤ 15 dB/km (à 256 kHz) |
| ≤ 24 dB/km (à 772 kHz) | |
| ≤ 27 dB/km (pour 1 MHz) | |
| ≤ 52 dB/km (pour 4 MHz) | |
| ≤ 84 dB/km (pour 10 MHz) | |
| ≤ 112 dB/km (pour 16 MHz) | |
| ≤ 119 dB/km (pour 20 MHz) | |
| Résistance à la propagation des flammes | selon VDE 0472 Partie 4, Type de contrôle B |
| selon CEI 60332-1 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (Câble, pose souple) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
