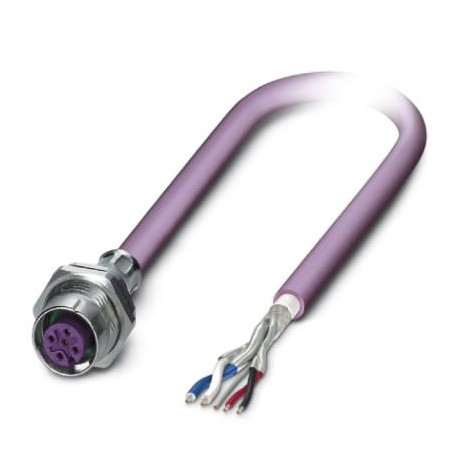

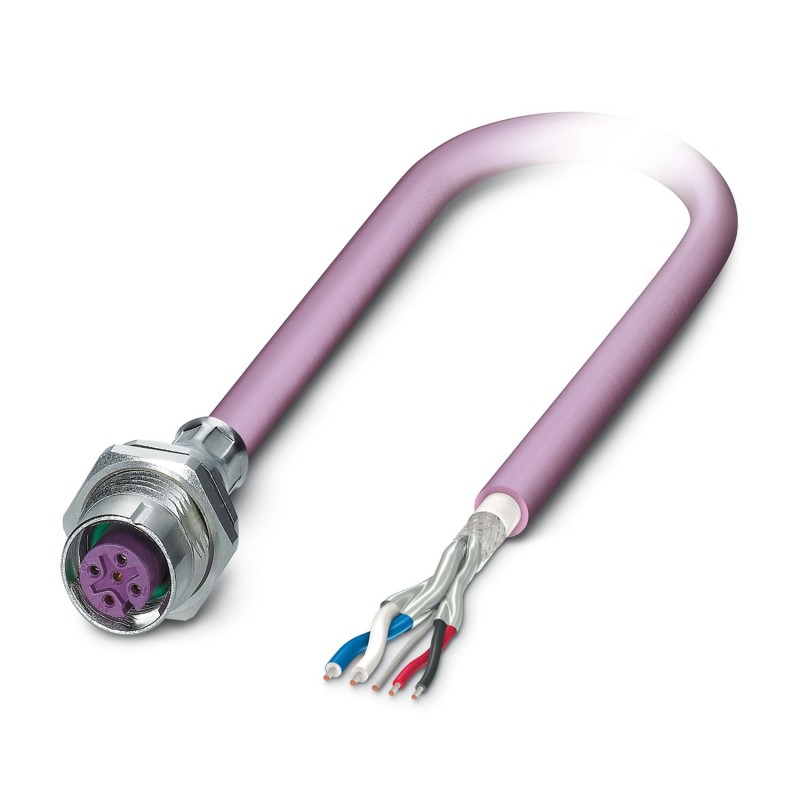

SACCBP-FS-5CON-PG9/1,0-920SCO 1437533 PHOENIX CONTACT Connecteur femelle encastrable pour système de bus
SACCBP-FS-5CON-PG9/1,0-920SCO
1437533
PHOENIX_CONTACT
Connecteur femelle encastrable pour système de bus
Conect. bouchon. pour être à égalité. affiche murale., CANopen®, DeviceNet™, 5 pôles, PUR sans halogène, rouge lilas RAL 4001, blindé, Raccord femelle, droit, M12-SPEEDCON, codage : A, à l’extrémité de câble libre, Montage arrière, Raccordement de câble, longueur du câble : 1 m, CANopen®/DeviceNet™, PUR, violet, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239659
Connecteur d'appareil face arrière, CANopen®, DeviceNet™, 5-pôles, PUR exempt d'halogène, lilas rouge RAL 4001, blindé, connecteur femelle, droit, M12-SPEEDCONNEC, codage: A, sur extrémité libre, Montage face arrière, Raccordement de câble, longueur de câble: 1 m, CANopen®/DeviceNet™, PUR, violet, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239659
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Montage
| Type de montage | Montage face arrière |
Propriétés du produit
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | CANopen® |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 13 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PUR |
Propriétés électriques
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance d'isolement | 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A (Connecteur/connecteur femelle selon CEI 61076-2-101, il faut tenir compte des caractéristiques techniques du câble) |
| Support de transmission | Cuivre |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Type de raccordement | Raccordement de câble |
| Type de contact | Connecteur femelle |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
Connecteur
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
Câble/conducteur
| Longueur du câble | 1 m |
| CANopen®/DeviceNet™, PUR, violet [920] | |
| Dessin coté |  |
| Poids de gaine | 90 kg/km |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | CANopen®/DeviceNet™, PUR, violet [920] |
| Structure du conducteur | 2xAWG24/19+2xAWG22/19 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 2x 0,25 mm² (Ligne de données) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,34 mm² (Cordon de repère) | |
| Diamètre de fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Diamètre extérieur du câble | 6,70 mm ±0,3 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | lilas rouge RAL 4001 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Fil, coloris | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Revêtement optique de blindage | 80 % |
| Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Impédance caractéristique | 120 Ω ±10 % (pour 1 MHz) |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 34 mm |
| Rayon de courbure minimal, pose souple | 67 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 70 mm, Rayon de courbure: 10 x D, Course: 4,5 m, Vitesse de déplacement: 3 m/s, Accélération: 3 m/s², Température ambiante: -20 °C ... 60 °C |
| Effet d'écran | ≤ 22,9 dB/km (pour 1 MHz) |
| ≤ 16,4 dB/km (à 500 kHz) | |
| ≤ 9,5 dB/km (à 125 kHz) | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | UL 1581, segment 1060 et UL 2556, segment 9.3 (FT1) |
| UL 1581, segment 1100 et UL 2556, segment 9.1 (HFT/FT2) | |
| CEI 60332-1-2 | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (Câble, pose souple) | |
| -20 °C ... 60 °C (à l'installation) | |
| -20 °C ... 60 °C (Câble, utilisation de chaînes porte-câbles) | |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 1 mm |
| Type de contact à fiche, extérieur (EF005528) | Sans |
| Type de montage (EF000003) | Montage sur face arrière |
| Matériau du boîtier (EF001596) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 48 V |
| Avec raccordement de blindage (EF002535) | Oui |
| Filetage femelle (EF012303) | M12 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
