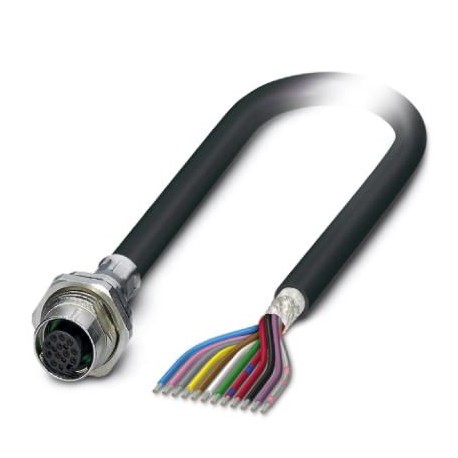

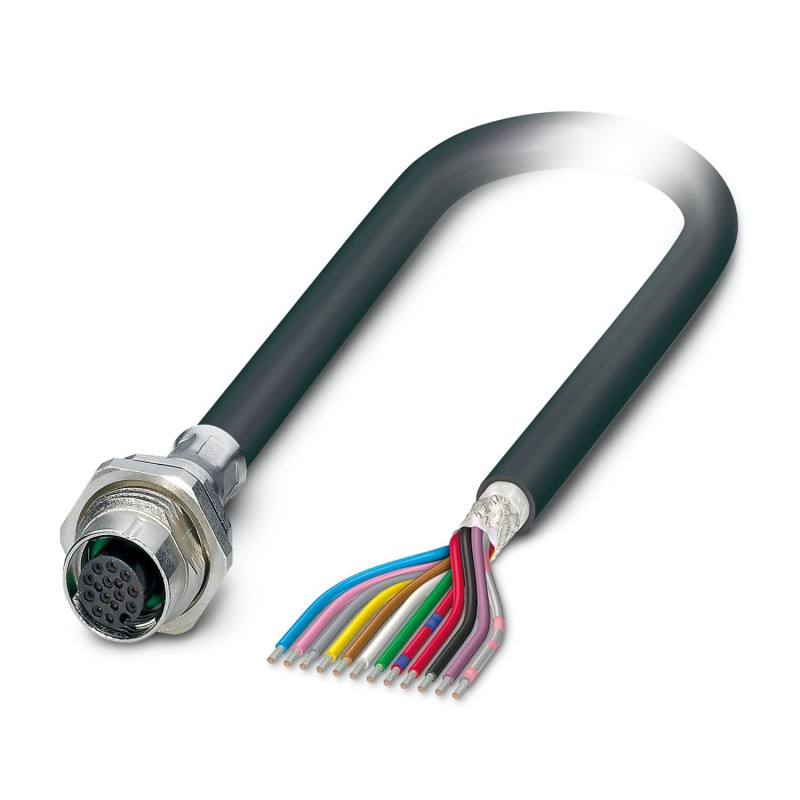

SACCBP-FS-12CON-M16/2,0-PVCSCO 1442191 PHOENIX CONTACT Connecteurs encastrables
SACCBP-FS-12CON-M16/2,0-PVCSCO
1442191
PHOENIX_CONTACT
Connecteurs encastrables
Conect. bouchon. pour être à égalité. affiche murale., Universel, 12 pôles, PVC/PVC, noir RAL 9005, blindé, Montage encastrable femelle, droit, M12-SPEEDCON, codage : A, extrémité de câble libre, Montage arrière, M16 x 1,5, Raccordement de câble, longueur de câble : 2 m, 0,14 mm², PVC noir, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239766
Connecteur d'appareil face arrière, Universel, 12-pôles, PVC/PVC, noir RAL 9005, blindé, connecteur femelle, droit, M12-SPEEDCONNEC, codage: A, sur extrémité libre, Montage face arrière, M16 x 1,5, Raccordement de câble, longueur de câble: 2 m, 0,14 mm2, PVC noir, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239766
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière M16 x 1,5 Filetage avec écrou plat |
| Instructions de montage | Filetage avec écrou plat |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Universel |
| Nombre de pôles | 12 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V |
| Intensité nominale IN | 1,5 A |
| Résistance max. du conducteur | 142 Ω/km |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement de câble |
| Type de contact | Connecteur femelle |
| Section du conducteur | 6x 2x 0,14 mm² |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | connecteur femelle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Raccordement 2 | |
| Type tête | extrémité libre |
| Longueur du câble | 2 m |
| Type | PVC noir |
| Abréviation | PVC |
| Type de signal/catégorie | Universel |
| Diamètre extérieur du câble | 7,00 mm ±0,03 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre de fil avec isolant | 1 mm ±0,05 mm |
| Fil, coloris | blanc-marron, vert-jaune, gris-rose, bleu-rouge, noir-violet, gris/rose-rouge/bleu |
| Section du câble | 6x 2x 0,14 mm² |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Matériel Isolant du fil | PVC |
| Epaisseur isolement | 0,21 mm |
| Câblage total | 6 paires de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 1500 V AC |
| Résistance de la ligne | 142 Ω/km (à 20 °C) |
| Plus petit rayon de flexion, pose fixe | 42 mm |
| Plus petit rayon de flexion, pose souple | 105 mm |
| Résistance à l'huile | selon DIN EN 60811-404 |
| Résistance à la propagation des flammes | CEI 60332-1-2, CEI 60332-1, FT1, VW-1 |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| Résistance à l'huile | selon DIN EN 60811-404 |
| Résistance à la propagation des flammes | CEI 60332-1-2, CEI 60332-1, FT1, VW-1 |
| Résistance à l'huile | selon DIN EN 60811-404 |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 12 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1.5 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
