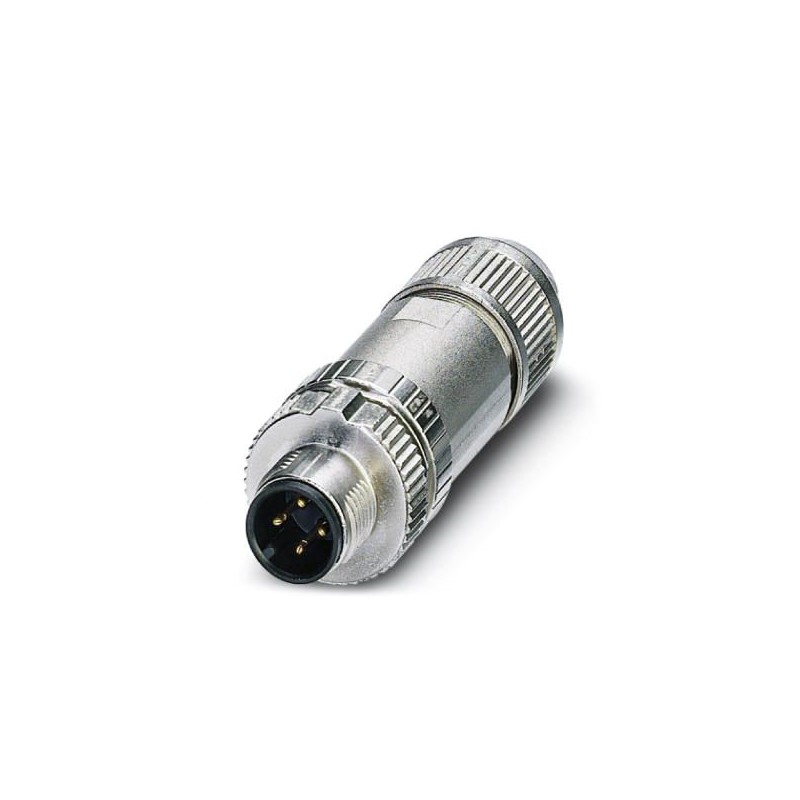

PHOENIX_CONTACT SACC-MS-4SC SH SCO 1432729 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

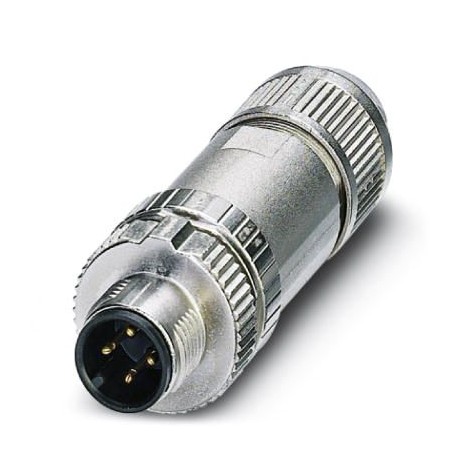

SACC-MS-4SC SH SCO 1432729 PHOENIX CONTACT Connecteur

Référence: SACC-MS-4SC SH SCO

Code: 1432729

Fabricant: PHOENIX_CONTACT

Description:

Connecteur

Catégories:

  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1432729
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 19 (C-4-2015)
GTIN4046356348294
Poids par pièce (hors emballage)0,037 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Dimensions

Diamètre extérieur du câble4 mm ... 8 mm
Longueur de gaine à dénuder33 mm
Longueur de gaine à dénuder de chaque fil10 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 85 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67

Généralités

Courant de référence à 40 ℃4 A
Tension de référence60 V DC
48 V AC
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Choc, vibration EN 50155:2001
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Type de raccordementRaccordement à ressort
Section du conducteur0,14 mm² ... 0,5 mm²
Section du conducteur AWG26 ... 20
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Molette M12)
0,8 Nm (Isolant mâle avec manchon d'accouplement)
3 Nm (Ecrou de pression avec manchon d'accouplement)
Conseils pour le montageSection du conducteur AWG 18 sur demande
Les fils peuvent aussi bien être connectés avec que sans embouts

Matériau

Classe d'inflammabilité selon UL 94V0
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU
Matériau de surface de priseZinc coulé sous pression, nickelé
Matériau de la moletteZinc moulé sous pression, nickelé
Matériau du jointNBR

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Désignation de la normeChoc, vibration
Normes/PrescriptionsEN 50155:2001
Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;
