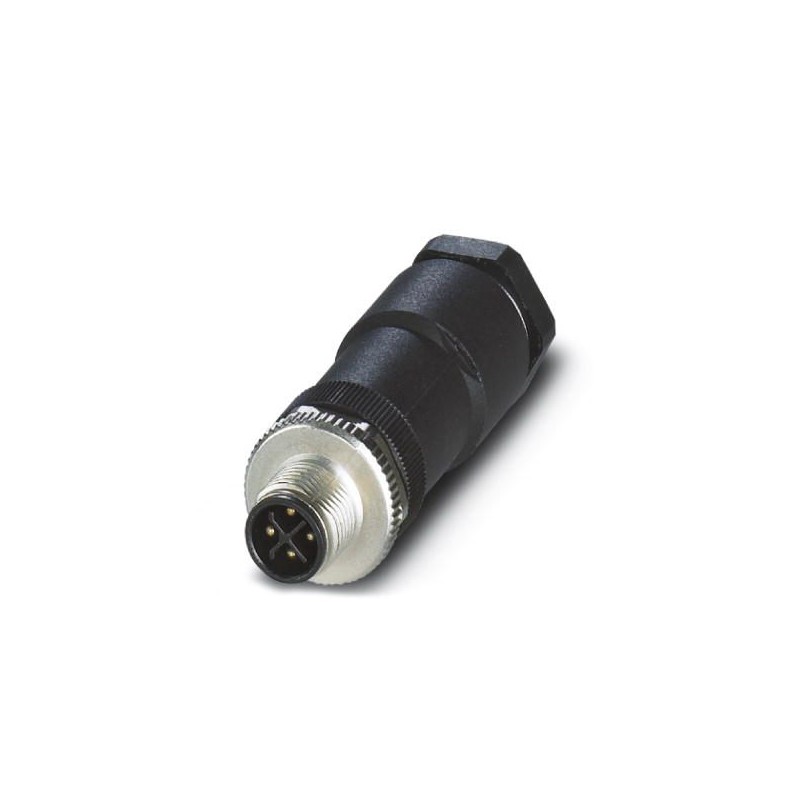

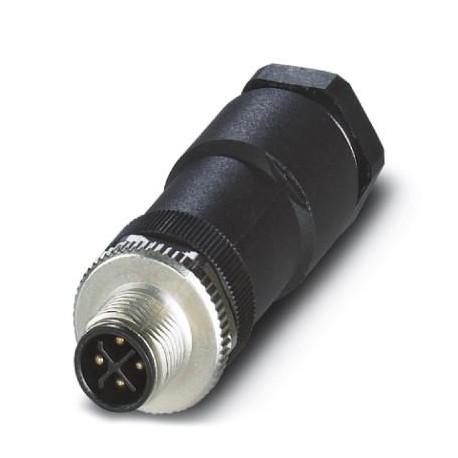

SACC-M12MSS-3PECON-PG11-M
1404641
PHOENIX_CONTACT
1
Connecteurs de puissance
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1404641 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 286 (C-2-2017) |
GTIN | 4046356707725 |
Poids par pièce (hors emballage) | 0,027 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Ouverture écrou-chapeau | 19 mm |
---|---|
Diamètre de boîtier | 20 mm |
Longueur | 65,5 mm |
Diamètre extérieur du câble | 8 mm ... 10 mm |
Longueur de gaine à dénuder | 20 mm |
Longueur de gaine à dénuder de chaque fil | 5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Remarque | Dénuder le câble sur 21 mm, retirer l'isolation du fil sur 6 mm, sertir l'embout, puis le raccourcir à 5 mm. Longueur du fil avec embout raccourci : 20 mm. Raccorder les fils et serrer les vis de fixation à 0,2 Nm. |
---|---|
Courant de référence à 40 ℃ | 12 A (lors de l'utilisation de conducteurs de 1,5 mm²) |
12 A (à 40 °C) | |
Tension de référence | 630 V AC |
Nombre de pôles | 4 |
Couleur zone de préhension | noir |
Résistance d'isolement | > 10 GΩ |
Détrompage | S - Power |
Normes / Spécifications | Connecteur M12 CEI 61076-2-111 |
Affichage d'état | Non |
Catégorie de surtension | III |
Degré de pollution | 3 |
Type de raccordement | Raccordement vissé |
Section du conducteur | 0,75 mm² ... 1,5 mm² (sans embout) |
0,75 mm² ... 1,5 mm² (avec embout) | |
0,75 mm² ... 1,5 mm² (rigide) | |
Section du conducteur AWG | 18 ... 16 (sans embout) |
18 ... 16 (avec embout) | |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Molette M12) |
1,5 Nm ... 2 Nm (Vis de pression avec capot passe-câble) | |
0,4 Nm (Visser l'isolant mâle pour capot passe-câble jusqu'à la butée) | |
0,2 Nm (Bornes à vis) | |
Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Au |
Matériau de porte-contacts | PA |
Matériau de surface de prise | PA |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR (Fixation de câble) |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-111 |
Classe d'inflammabilité selon UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
