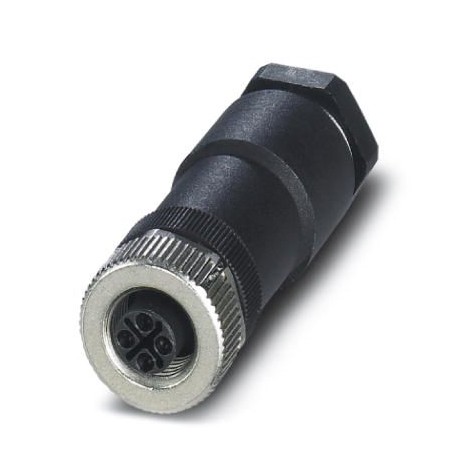

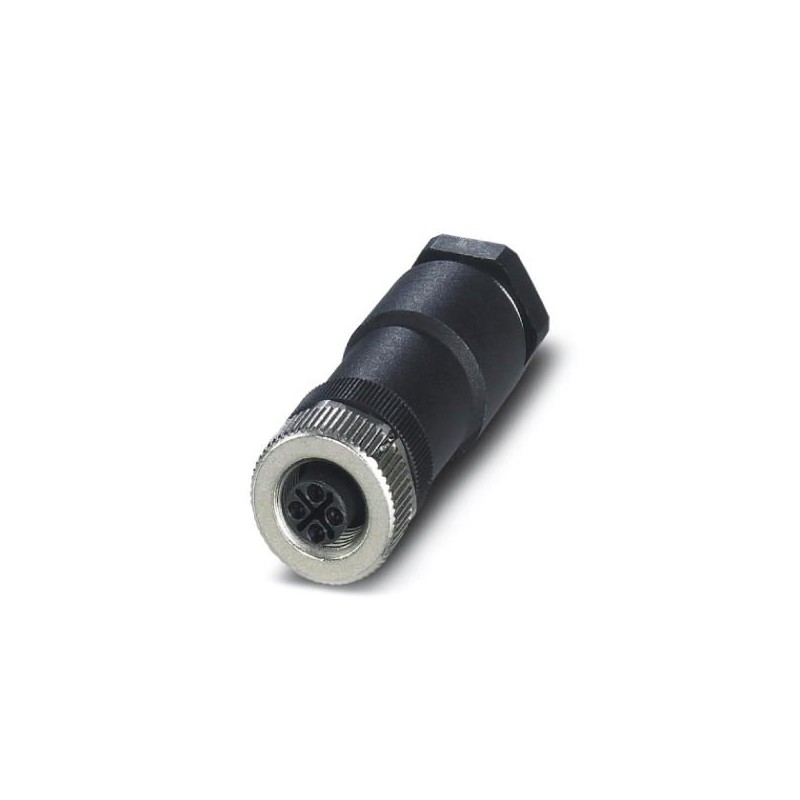

SACC-M12FSS-3PECON-PG11-M 1404642 PHOENIX CONTACT Connecteurs de puissance
SACC-M12FSS-3PECON-PG11-M
1404642
PHOENIX_CONTACT
Connecteurs de puissance
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1404642 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 286 (C-2-2017) |
| GTIN | 4046356707732 |
| Poids par pièce (hors emballage) | 0,029 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Ouverture écrou-chapeau | 19 mm |
|---|---|
| Diamètre de boîtier | 20 mm |
| Longueur | 60,4 mm |
| Diamètre extérieur du câble | 8 mm ... 10 mm |
| Longueur de gaine à dénuder | 20 mm |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Remarque | Dénuder le câble sur 21 mm, retirer l'isolation du fil sur 6 mm, sertir l'embout, puis le raccourcir à 5 mm. Longueur du fil avec embout raccourci : 20 mm. Raccorder les fils et serrer les vis de fixation à 0,2 Nm. |
|---|---|
| Courant de référence à 40 ℃ | 12 A (lors de l'utilisation de conducteurs de 1,5 mm²) |
| 12 A (à 40 °C) | |
| Tension de référence | 630 V AC |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | > 10 GΩ |
| Détrompage | S - Power |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-111 |
| Affichage d'état | Non |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement vissé |
| Section du conducteur | 0,75 mm² ... 1,5 mm² (sans embout) |
| 0,75 mm² ... 1,5 mm² (avec embout) | |
| 0,75 mm² ... 1,5 mm² (rigide) | |
| Section du conducteur AWG | 18 ... 16 (sans embout) |
| 18 ... 16 (avec embout) | |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 1,5 Nm ... 2 Nm (Vis de pression avec capot passe-câble) | |
| 0,4 Nm (Visser l'isolant mâle pour capot passe-câble jusqu'à la butée) | |
| 0,2 Nm (Bornes à vis) | |
| Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | PA |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | Viton (Connecteur femelle M12) |
| NBR (Fixation de câble) |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-111 |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404642-SACC-M12FSS-3PECON-PG11-M | 114 Kbytes |
|
