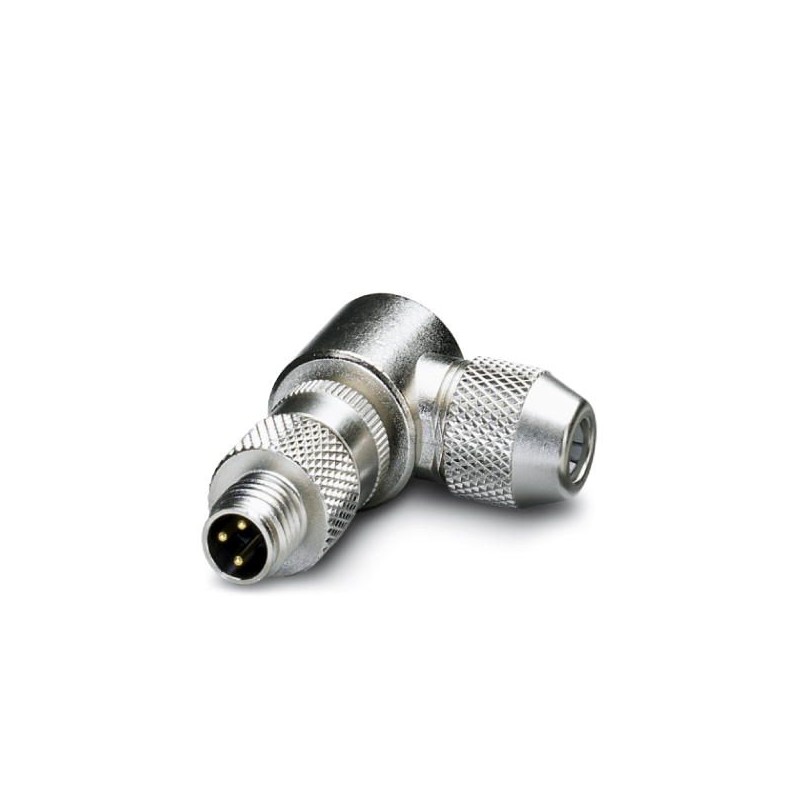

PHOENIX_CONTACT SACC-M 8MR-3CON-SH 1436453 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

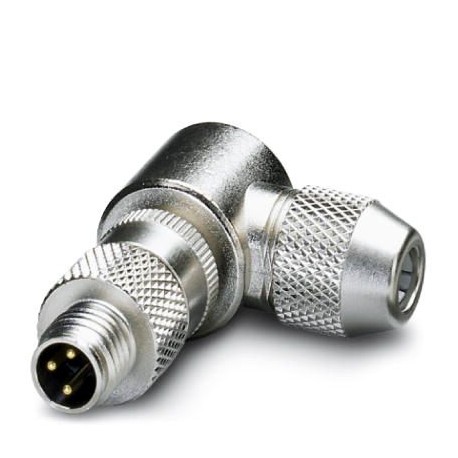

SACC-M 8MR-3CON-SH 1436453 PHOENIX CONTACT Connecteur

Référence: SACC-M 8MR-3CON-SH

Code: 1436453

Fabricant: PHOENIX_CONTACT

Description:

Connecteur
Connecteur, Universel, 3 pôles, blindé, connecteur mâle coudé M8, codé A, Connexion à souder, matériau de moletage : laiton, nickelé, diamètre extérieur du câble 3,5 mm ... 5 millimètres

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 20,22 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1436453
Unité de conditionnement1 pcs
Page cataloguePage 16 (C-2-2017)
GTIN4046356434515
Poids par pièce (hors emballage)0,028 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Dimensions

Diamètre de boîtier15 mm
Longueur38,4 mm
Diamètre extérieur du câble3,5 mm ... 5 mm
Longueur de gaine à dénuder30 mm
Longueur de gaine à dénuder de chaque fil3 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 85 °C (connecteur mâle / femelle)
Indice de protectionIP67

Généralités

Courant de référence à 40 ℃4 A
Tension de référence48 V AC
60 V DC
Nombre de pôles3
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M8 CEI 61076-2-104
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Type de raccordementRaccordement soudé
Section du conducteur0,08 mm² ... 0,25 mm² (souple)
0,08 mm² ... 0,25 mm² (rigide)
Section du conducteur AWG28 ... 24 (souple)
28 ... 24 (rigide)
Cycles d'enfichage≥ 100
Couple de serrage0,2 Nm (Molette M8)
Conseils pour le montageLe schéma des pôles peut être pivoté d'un angle de 90° par rapport à la sortie du câble

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de porte-contactsPA
Matériau de surface de priseLaiton, nickelé
Matériau de la molettelaiton, nickelé
Matériau du jointNBR

Normes et spécifications

Désignation de la normeConnecteur M8
Normes/PrescriptionsCEI 61076-2-104
Classe d'inflammabilité selon UL 94HB

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1436453 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du connecteur (EF007496)
Valeur de la caractéristique15 mm
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique3
Nom de la caractéristiquePour diamètre externe de câble (EF009475)
Valeur de la caractéristique3.5 mm
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueCoudé
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.08 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.08 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.08 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.08 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccord à souder
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueOr
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueLaiton
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueHB
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
