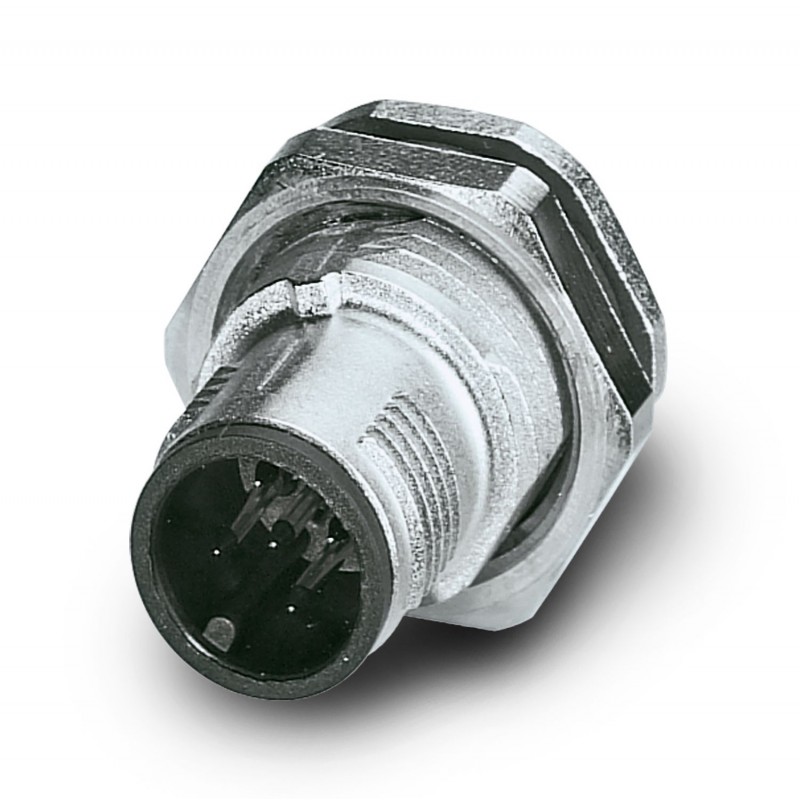

SACC-DSI-MS-5CON-L180/SCO SH 1553048 PHOENIX CONTACT Traversée de paroi
SACC-DSI-MS-5CON-L180/SCO SH
1553048
PHOENIX_CONTACT
20
Traversée de paroi
Conect. bouchon. pour être à égalité. affiche murale, 5 pôles, connecteur mâle, droit, M12-SPEEDCON, codage : A, Montage arrière, Pg9, Broches à souder, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1240027
Connecteur d'appareil face arrière, 5-pôles, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: A, Montage face arrière, Pg9, Picots de soudage, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1240027
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Conseil pour commander: | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière Pg9 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Nombre de pôles | 5 |
| Blindé | oui |
| Détrompage | A |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Longueur du picot | 6 mm |
| 6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 60 V |
| Intensité nominale IN | 4 A |
| Raccordement du conducteur | |
| Type de raccordement | Picots de soudage |
| Type de contact | Mâle |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | A |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| -25 °C ... 85 °C (Câble, pose souple) | |
| -40 °C ... 85 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | PG9 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 5 |
| Nombre de contacts de commande (EF012217) | 5 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP65/IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Avec filetage (EF003723) | Oui |
