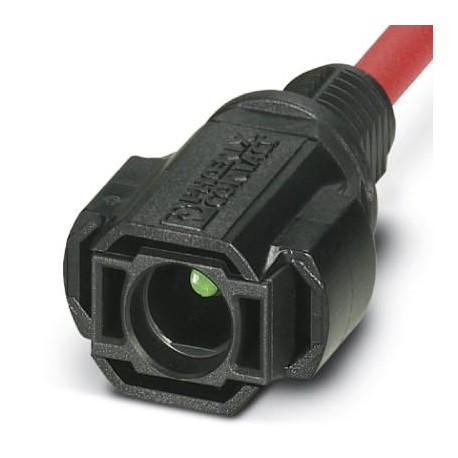

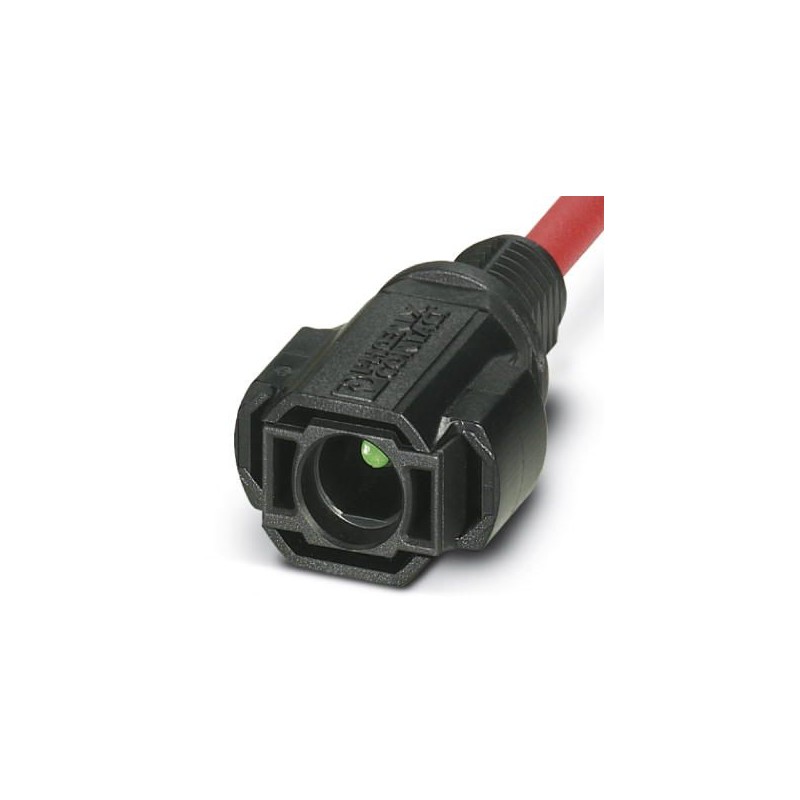

PV-FT-CM-C-4-130-RD 1805164 PHOENIX CONTACT Connecteur mâle photovoltaïque
PV-FT-CM-C-4-130-RD
1805164
PHOENIX_CONTACT
50
Connecteur mâle photovoltaïque
Conect. bouchon. pour être à égalité. paroi avant, Famille d’articles : Sunclix, matériau du boîtier : PPE, couleur : noir, section minimale du conducteur : 4 mm², Type de raccordement : Sertissage, Type de raccordement de contact : Mâle, Longueur du câble : 130
Connecteurs > Connecteur rond
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1805164 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 420 (C-2-2013) |
| GTIN | 4046356671446 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection (branché) | IP66 / IP68 (2 m / 24 h) |
|---|---|
| Indice de protection (non branché) | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (montage) | -25 °C ... 50 °C |
Généralités
| Version | Mâle |
|---|---|
| Couple de serrage écrou | 1,8 Nm ±0,1 Nm |
| Force d'enfichage | 45 N ±10 N |
| Force de séparation | 250 N ±50 N |
| Force d'extraction du conducteur >= force de séparation | > 80 N |
| Tension de référence | 1500 V |
| Courant de référence (2,5 mm²) | |
| Courant de référence (4,0 mm²) | 35 A |
| Courant de référence (6,0 mm²) | |
| Section nominale | 4 mm² |
| Classe de protection | II |
Matériau
| Coloris | noir |
|---|---|
| Matériau isolant | mPPE |
| Matériau de contact | Cu |
| Matériau de surface du contact | Ag |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques de raccordement
| Type de raccordement | Sertissage |
|---|---|
| Capacité de raccordement | 4 mm² |
| Résistance de contact avec conducteur raccordé | 0,45 mΩ |
| Type de câble | S02 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Broche |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de commande (EF012217) | 0 |
| Température ambiante (EF002386) | 85 °C |
| Tension assignée (EF000228) | 1000 V |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1805164-PV-FT-CM-C-4-130-RD | 118 Kbytes |
|
