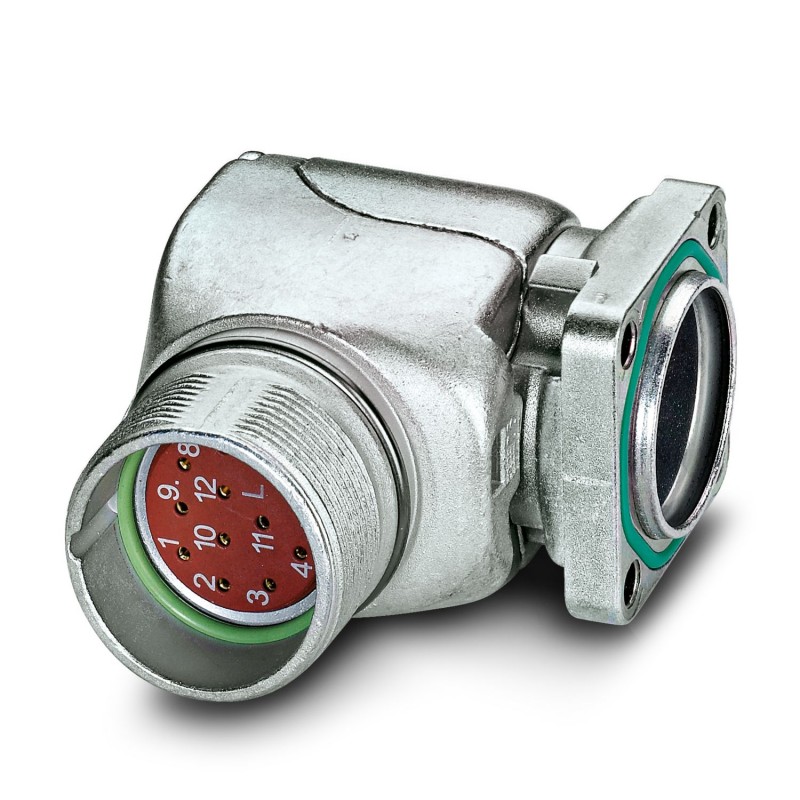

RF-17S2N8AAD00 1607354 PHOENIX CONTACT Connecteur d'appareil face avant
RF-17S2N8AAD00
1607354
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Connecteur d'appareil face avant
Conect. bouchon. pour être à égalité. paroi avant, Angle de pivotement, Verrouillage à vis, M23, nombre de pôles : 17, type de contact : femelle, joint torique axial, 4x Ø 3,2, blindé : oui, mesure de la bride : 26mm x 26mm, indice de protection : IP67, nombre de pôles : 17, type de connexion : raccord serti, série : RF
Conect. bouchon. pour être à égalité. paroi avant, coude pivotant, verrou à vis, M23, nombre de pôles : 17, type de raccordement par contact : femelle, joint torique axial, 4x Ø 3,2, blindé : oui, taille de la bride : 26 mm x 26 mm, nombre de pôles : 17, type de raccordement : raccord à sertir, série : RF
Connecteurs > Embout pour connecteur circulaire (sans câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1607354 |
|---|---|
| Unité de conditionnement | 16 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 79 (PC-2011) |
| GTIN | 4046356269391 |
| Poids par pièce (hors emballage) | 0,132 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Remarque | Conseil pour commander: Commander séparément les contacts à sertir Ø 1 mm. |
|---|---|
| Mode de verrouillage | Verrouillage à vis |
| Sens de rotation numérotation alvéoles de contact | inversé |
| Détrompage | N |
| Mode de raccordement de contact | raccordement serti |
| Type de contacts | Connecteur femelle |
| Nombre de pôles | 17 |
| Diamètre de contact contacts de puissance | 1 mm |
| Intensité nominale par contact de puissance à 25 °C | 8 A |
| Presse-étoupe de boîtier Pg | sans |
| Type de montage | 4x Ø 3,2 |
Matériau
| Matériau du boîtier | Pces rotat. : all. cuivre-zinc (CuZn), pces coulées sous press. : zinc (GD-Zn) |
|---|---|
| Matériau d'isolation | PA 6.6 |
| Joint d'étanchéité et joint torique | FPM |
Indications selon DIN EN 61984:2001
| Hauteur d'installation max. | 2000 m |
|---|---|
| Tension nominale/de service des contacts de puissance | 100 V |
| Tension de choc assignée des contacts de puissance | 1,5 kV |
| Catégorie de surtension des contacts de puissance | III |
| Degré d'encrassement des contacts de puissance | 3 |
| Catégorie de surtension des contacts de signaux | III |
| Degré d'encrassement des contacts de signaux | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 17 |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1607354-RF-17S2N8AAD00 | 126 Kbytes |
|
