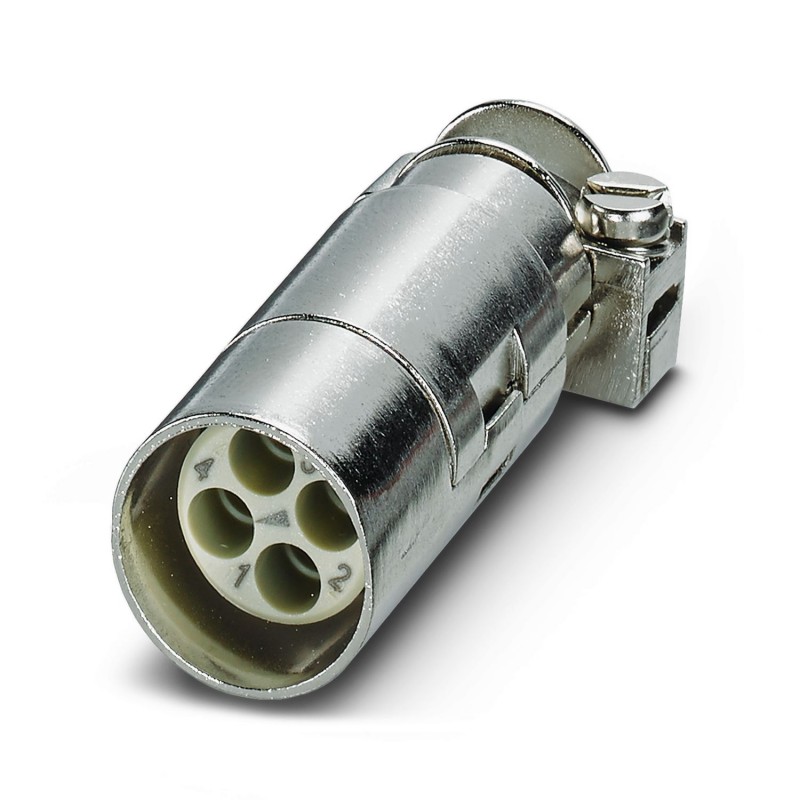

HC-M-EMV-ST/3-9,5 1636088 PHOENIX CONTACT Connecteur
HC-M-EMV-ST/3-9,5
1636088
PHOENIX_CONTACT
Connecteur
Connecteur enfichable CEM HEAVYCON, variante mâle, 4 pôles, pour le raccordement de conducteurs blindés avec un diamètre extérieur de câble de 3 ... 9,5 mm. Pour l’insert dans le module plastique HC-M-02-EMC-M
Connecteur CEM HEAVYCONNEC, variante mâle, 4 pôles, pour le raccordement de conducteurs blindés de 3 ... 9,5 mm de diamètre extérieur. À utiliser dans le module plastique HC-M-02-EMC-M
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Le potentiel du boîtier du connecteur CEM est isolé de celui du boîtier du connecteur pour environnement sévère |
| Généralités | pour contacts à sertir CK 1,6...ED... (non compris dans la fourniture) |
| Généralités | Colliers de serrage pour la zone de serrage de 3 mm à 6 mm et de 6 mm à 9,5 mm |
| Type de produit | Montage CEM modulaire |
| Série | HC-M-EMV |
| Application | Données/Signaux |
| Nombre de pôles | 4 |
| Enfichable | 4 |
| Numérotation des contacts | 1 - 4 |
| Nombre de sorties de câble | 1 |
| Nombre de contacts de puissance | 0 |
| Nombre de contacts de commande | 4 |
| Type de matériau du contact | tourné |
| roulés | |
| Blindé | oui |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 48 V |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Courant de référence | 10 A |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Raccordement du conducteur | |
| Section raccordable | 0,14 mm² ... 2,5 mm² |
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm (6 mm à 2,5 mm²) |
| Dessin coté |  |
| Largeur | 18 mm |
| Hauteur | 15,5 mm |
| Longueur | 46 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 1,6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Diamètre extérieur du câble | 3 mm ... 9,5 mm |
| Diamètre de fil avec isolation | 2,4 mm |
| Longueur à dénuder des fils uniques | 8 mm (6 mm à 2,5 mm²) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Instructions de montage | Hauteur de boîtier ≥ 72 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| En raccord avec le module en plastique HC-M-CEM-MOD-ST, possibilité d'utiliser les contacts à sertir CK1,6-ED-... |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 4 |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 10 A |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Tension nominale de tenue aux chocs (EF002993) | 0.8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 18 mm |
| Hauteur (EF000040) | 15.5 mm |
| Profondeur (EF000049) | 46 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1636088-HC-M-EMV-ST/3-9,5 | 134 Kbytes |
|
