HC-M-EMV-BU/3-9,5 1636091 PHOENIX CONTACT Connecteur
HC-M-EMV-BU/3-9,5
1636091
PHOENIX_CONTACT
Connecteur

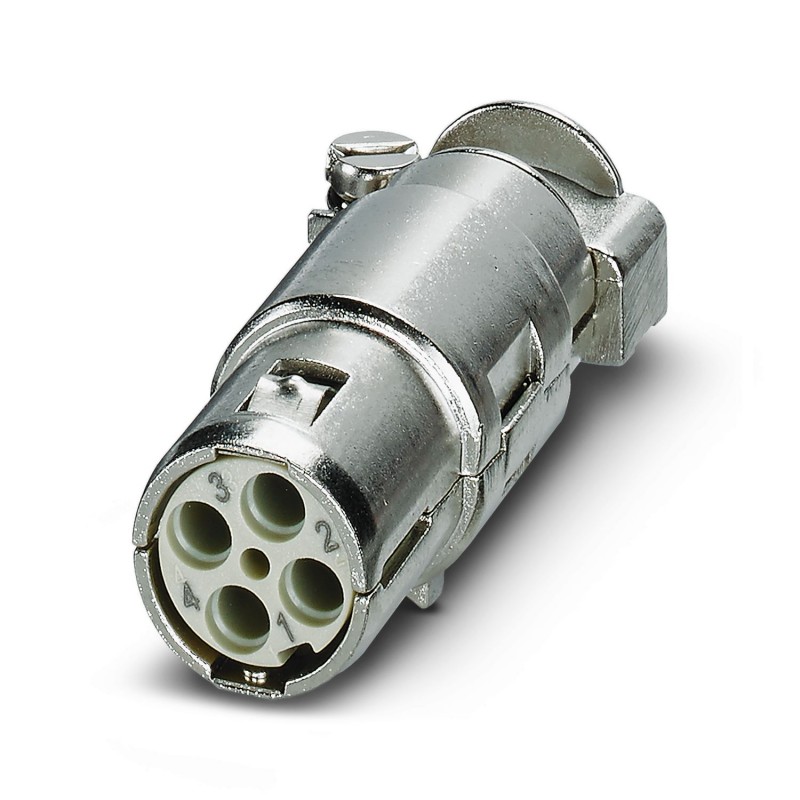

Connecteur enfichable CEM HEAVYCON, variante de connexion femelle, 4 pôles, pour le raccordement de conducteurs blindés avec un diamètre extérieur de câble de 3 ... 9,5 mm. Pour l’insert dans le module plastique HC-M-02-EMC-F
Connecteur EMC HEAVYCON, version à prise, 4 pos., pour la connexion de conducteurs blindés avec un diamètre de conducteur externe de 3 à 9,5 mm. Pour une utilisation dans le module en plastique HC-M-02-EMC-F
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1636091 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 573 (C-2-2017) |
| GTIN | 4017918962913 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Caractéristiques électriques
| Tension de référence (III/3) | 50 V |
|---|---|
| Courant de référence | 10 A |
| Tension de choc assignée | 0,8 kV |
| Enfichable | 4 |
Caractéristiques mécaniques
| Section raccordable | 0,14 mm² ... 2,5 mm² |
|---|---|
| Section raccordable AWG | 26 ... 14 |
| Longueur de gaine à dénuder de chaque fil | 8 mm (6 mm (pour 2,5 mm²)) |
| Diamètre extérieur du câble | 3 mm ... 9,5 mm |
| Diamètre de contact | 1,6 mm |
| Diamètre de fil avec isolation | 2,4 mm |
| Cycles d'enfichage | ≥ 500 |
Généralités
| Remarque | Le potentiel du boîtier du connecteur CEM est isolé de celui du boîtier du connecteur pour environnement sévère |
|---|---|
| pour contacts à sertir CK 1,6...ED... (non compris dans la fourniture) | |
| Colliers de serrage pour la zone de serrage de 3 mm à 6 mm et de 6 mm à 9,5 mm | |
| Série | HC-M-EMV |
| Mode de raccordement | Raccordement serti |
| Type de contact | tournés |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | Hauteur de boîtier ≥ 72 mm. Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | En raccord avec le module en plastique HC-M-CEM-MOD-BU, possibilité d'utiliser les contacts à sertir CK1,6-ED-... |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440207eCl@ss 8.027440207eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Insert de contact sans contact (EF007324) | Oui |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 4 |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 10 A |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Tension nominale de tenue aux chocs (EF002993) | 0.8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 18 mm |
| Hauteur (EF000040) | 15.5 mm |
| Profondeur (EF000049) | 46 mm |
