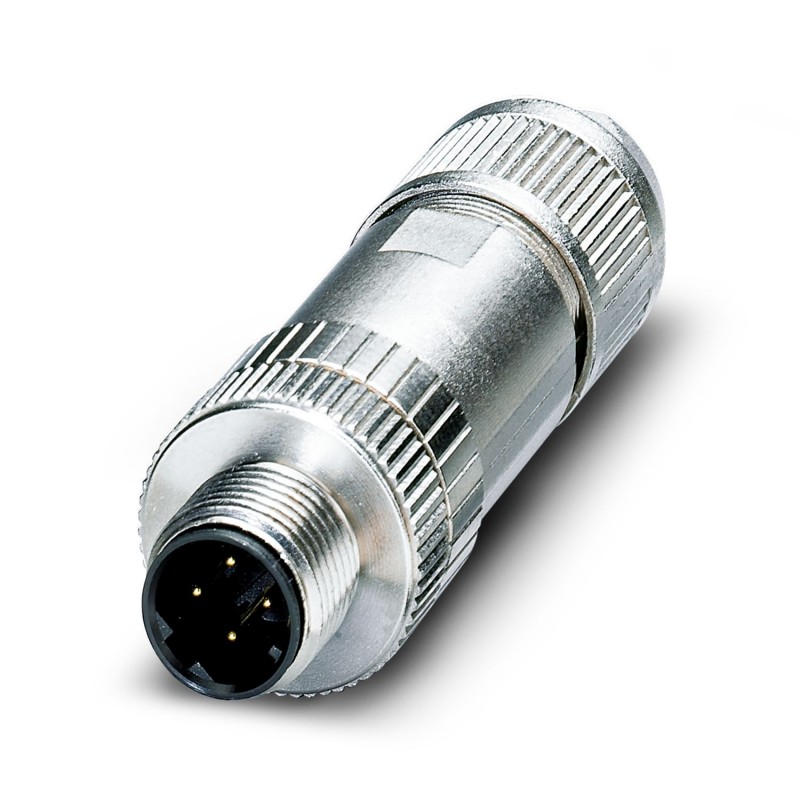

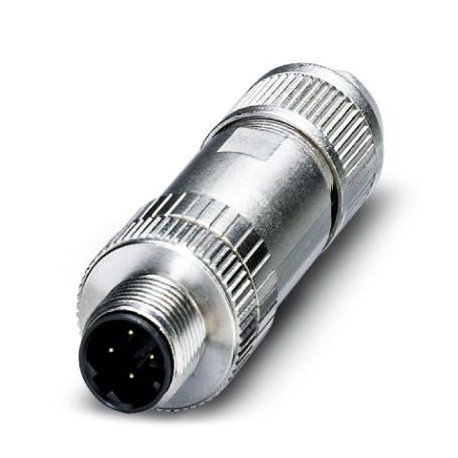

SACC-M12MSD-4Q SH PN 1554513 PHOENIX CONTACT Connecteur-bus
SACC-M12MSD-4Q SH PN
1554513
PHOENIX_CONTACT
Connecteur-bus
Connecteurs de données, PROFINET CAT5 (100 MBit/s), 4 pôles, blindé, connecteur mâle droit M12, codé D, connexion décalée. Isolation, moletage Matériau : laiton, nickelé, diamètre extérieur du câble 4mm... 8 millimètre
Connecteur de données, PROFINET CAT5 (100 Mbit/s), 4-pôles, blindé, connecteur mâle droit M12, codage: D, Raccordement autodénudant, matériau de la molette: Laiton, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 8.2 Connectors for Outside Environment (Balanced cabling) |
| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Type de produit | Connecteur circulaire (côté câble) |
| Application | Données |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | D |
| Sortie du câble | droit |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 19 mm |
| Hauteur | 19 mm |
| Longueur | 61 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 4 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 19 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | Néoprène |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6 |
| Matériau du raccordement vissé | Laiton, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement autodénudant |
| Section raccordable AWG | 23 ... 22 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm (Isolant mâle avec manchon d'accouplement) | |
| 3 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 1,75 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Détrompage | D |
| Type de signal/catégorie | PROFINET CAT5 (par analogie avec CEI 11801), 100 Mbit/s |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | sur la base de CEI 61076-2-101 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554513-SACC-M12MSD-4Q SH PN | 111 Kbytes |
|
