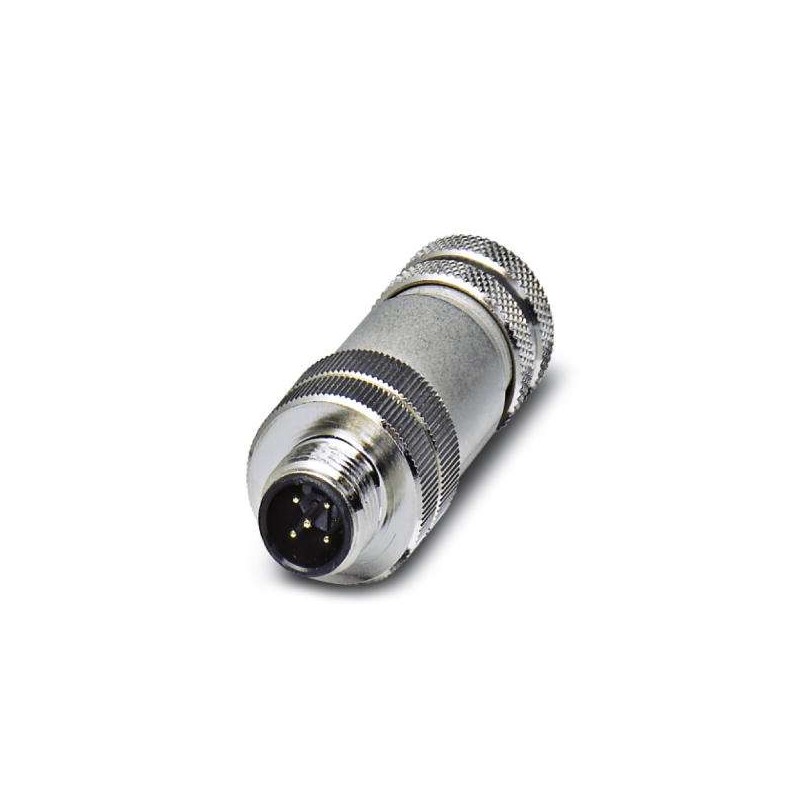

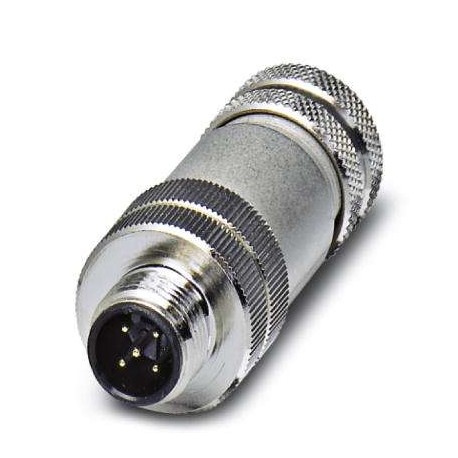

SACC-M12MS-5CON-PG 9 SH AU
1508352
PHOENIX_CONTACT
1
Connecteur-bus
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1508352 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 22 (C-2-2017) |
GTIN | 4017918900465 |
Poids par pièce (hors emballage) | 0,046 KGM |
Numéro du tarif douanier | 85366990 |
Pays d'origine | DE (Allemagne) |
Diamètre extérieur | 6,5 mm ... 8,5 mm |
---|---|
Longueur de gaine à dénuder | 33 mm (pour les diamètres extérieurs de câble < 5,5 mm, dénuder 21 mm et retourner le blindage sur la gaine de câble) |
Longueur de gaine à dénuder de chaque fil | 5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 60 V DC |
48 V AC | |
Nombre de pôles | 5 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Type de raccordement | Raccordement vissé |
Section du conducteur | 0,25 mm² ... 0,75 mm² (sans embout) |
0,14 mm² ... 0,75 mm² (avec embout) | |
0,25 mm² ... 0,75 mm² (rigide) | |
Section du conducteur AWG | 24 ... 18 (sans embout) |
26 ... 20 (avec embout) | |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Molette M12) |
0,2 Nm (Bornes à vis) | |
0,8 Nm ... 1 Nm (Écrou de pression pour des diamètres extérieurs de câbles compris entre 4 mm et 8 mm) | |
1 Nm ... 1,4 Nm (Écrou de pression pour des diamètres extérieurs de câbles compris entre 8 mm et 12 mm) | |
Visser l'isolant mâle pour capot passe-câble jusqu'à la butée | |
Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de surface de prise | Zinc coulé sous pression, nickelé |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Connexion selon la norme | CUL |
Classe d'inflammabilité selon UL 94 | HB |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1508352-SACC-M12MS-5CON-PG 9 SH AU | 140 Kbytes |
