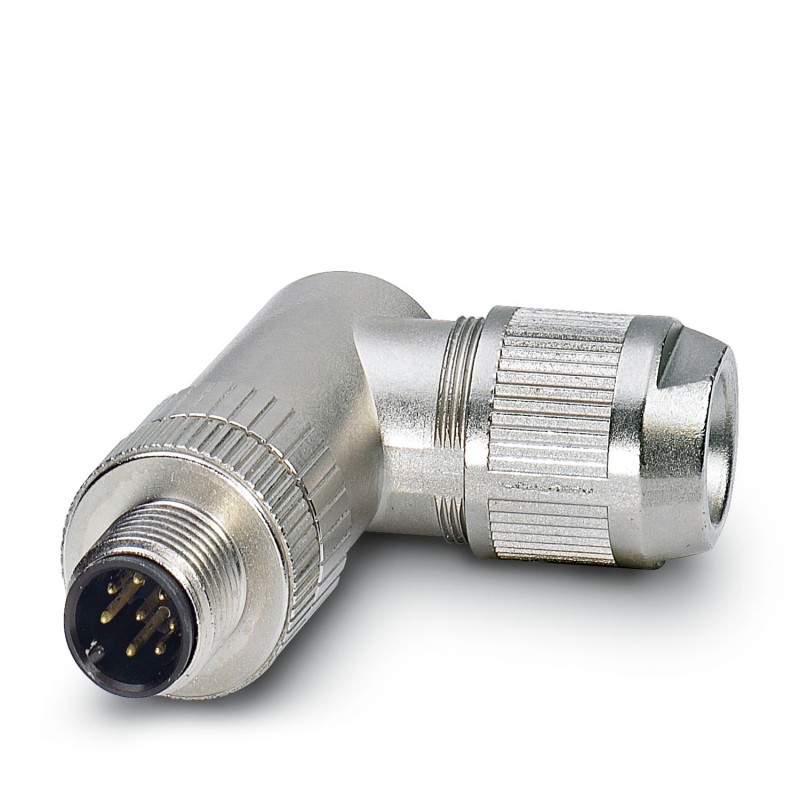

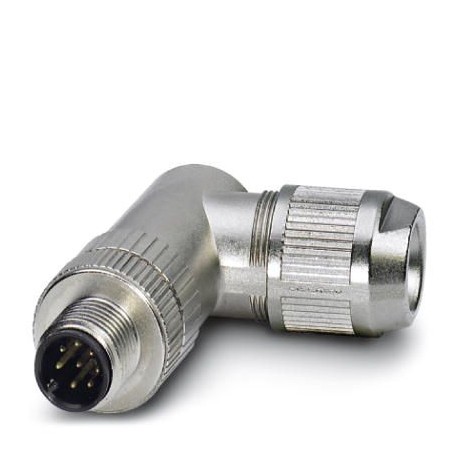

SACC-M12MR-8Q SH 1553653 PHOENIX CONTACT Connecteur-bus
SACC-M12MR-8Q SH
1553653
PHOENIX_CONTACT
Connecteur-bus
Connecteurs de données, Ethernet CAT5 (1 GBit/s), 8 pôles, blindé, connecteur mâle coudé M12, codage A, connexion décalée. Isolation, moletage Matériau : laiton, nickelé, diamètre extérieur du câble 4mm... 8 millimètre
Connecteur de données, Ethernet CAT5 (1 Gbit/s), 8-pôles, blindé, connecteur mâle coudé M12, codage: A, Raccordement autodénudant, matériau de la molette: Laiton, nickelé, diamètre extérieur du câble 4 mm ... 8 mm
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Instructions de montage | Les pôles sont orientables par pas de 45° en direction de la sortie du câble |
| Type de produit | Connecteur circulaire (côté câble) |
| Application | Données |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Sortie du câble | coudé |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur | 50 mm |
| Dimensions extérieures | |
| Diamètre extérieur | 4 mm ... 8 mm |
| Boîtier | |
| Diamètre de boîtier | 19 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | Néoprène |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6 |
| Matériau du raccordement vissé | Laiton, nickelé |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement autodénudant |
| Section raccordable | 0,14 mm² ... 0,34 mm² (rigide) |
| 0,14 mm² ... 0,34 mm² (rigide) | |
| Section raccordable AWG | 26 ... 22 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm (Isolant mâle avec manchon d'accouplement) | |
| 3 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Tension de tenue aux chocs assignée | 0,8 kV |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 2 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | connecteur mâle |
| Sortie de câble tête | coudé |
| Type de filetage tête | M12 |
| Détrompage | A |
| Type de signal/catégorie | Ethernet CAT5 (par analogie avec CEI 11801), 1 Gbit/s |
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
| Température ambiante (montage) | -5 °C ... 50 °C |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | sur la base de CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 8 |
| Finition du boîtier (EF006980) | Coudé |
| Courant assigné In (EF008250) | 2 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 30 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement autodénudant |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1553653-SACC-M12MR-8Q SH | 115 Kbytes |
|
