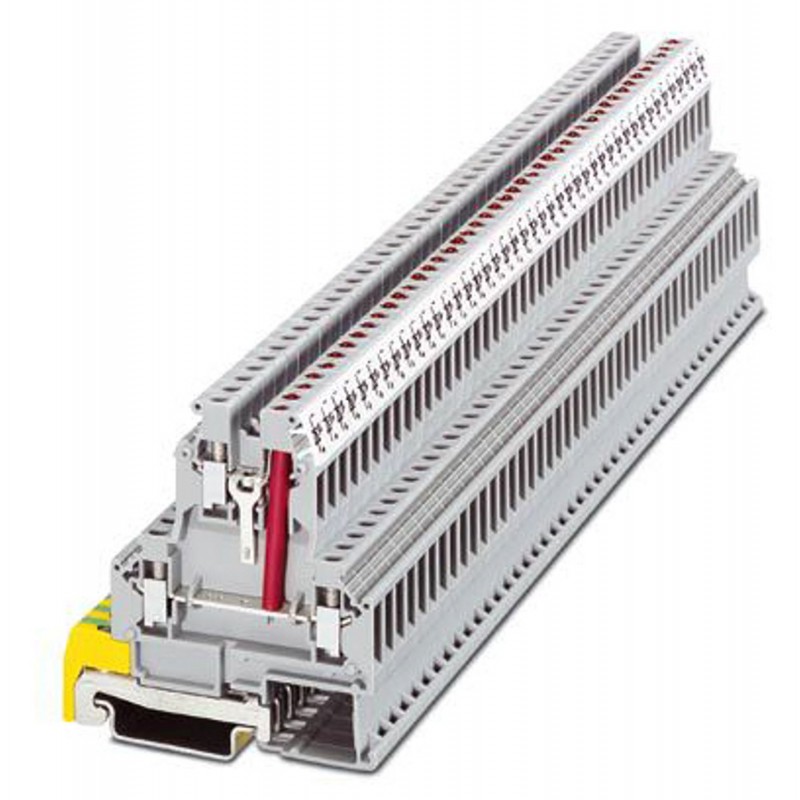

SLKK 5-LA 24 RD/U-O 0461021 PHOENIX CONTACT Composant du BJ, Mode de raccordement: Raccordement vissé, secti..
SLKK 5-LA 24 RD/U-O
0461021
PHOENIX_CONTACT
Composant du BJ, Mode de raccordement: Raccordement vissé, section :0,2 mm²
Bornier composant, tension nominale : 500 V, courant nominal : 34 A, 1er et 2e niveaux, mode de raccordement : Connexion à vis, Section nominale : 4 mm2, Section : 0,2 mm2 - 4 mm2, montage : NS 35/7,5, NS 35/15, couleur : gris
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Généralités
| Nombre d'étages | 3 |
|---|---|
| Nombre de connexions | 5 |
| Section nominale | 4 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Tension de choc assignée | 6 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 34 A |
| Courant de charge maximal | 34 A (pour section de conducteur 4 mm²) |
| Tension nominale UN | 500 V (Indication concernant la rigidité diélectrique par rapport aux blocs de jonction voisins ou au profilé.) |
| Paroi latérale ouverte | ja |
Dimensions
| Largeur | 6,2 mm |
|---|---|
| Longueur | 66,5 mm |
| Hauteur NS 35/7,5 | 69,5 mm |
| Hauteur NS 35/15 | 77 mm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
| Section avec peigne de liaison rigide max. | 4 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Gabarit | A3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0461021-SLKK 5-LA 24 RD/U-O | 108 Kbytes |
|
