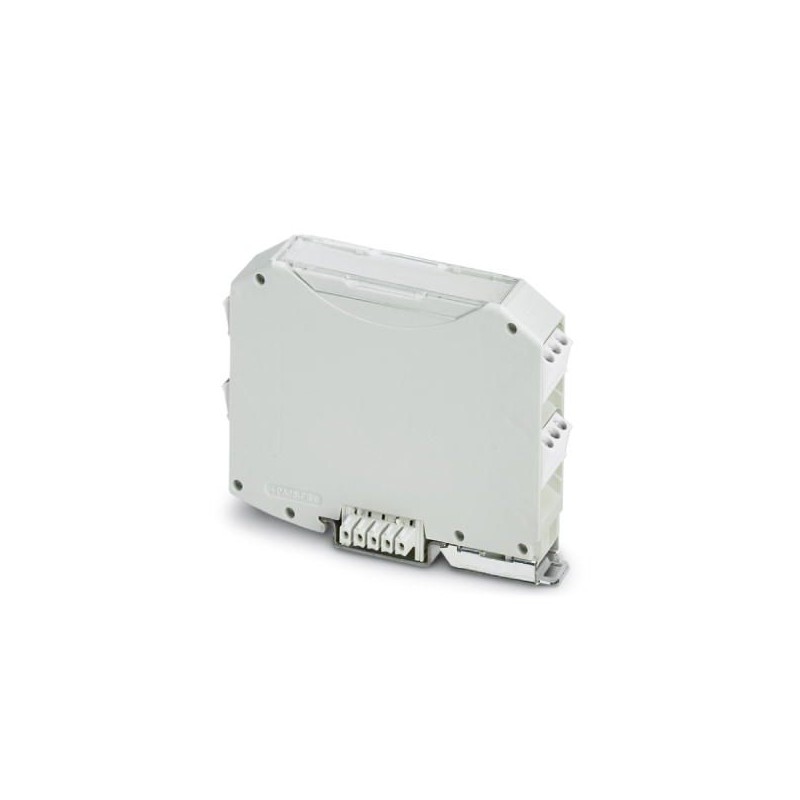

PHOENIX_CONTACT ME MAX 17,5 SF G 2-2 KMGY 2901369 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

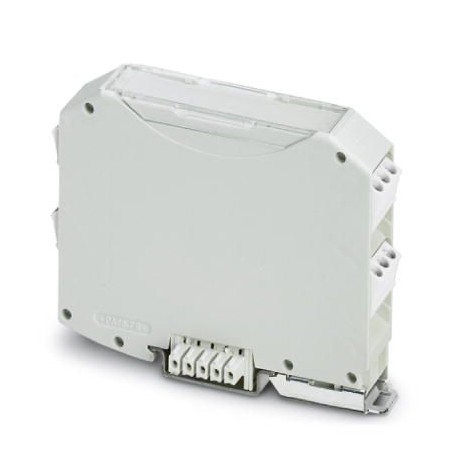

ME MAX 17,5 SF G 2-2 KMGY 2901369 PHOENIX CONTACT Boîtier électronique

Référence: ME MAX 17,5 SF G 2-2 KMGY

Code: 2901369

Fabricant: PHOENIX_CONTACT

Description:

Boîtier électronique
Boîtier de rail, Boîtier complet avec goupille métallique, design super plat, pas de fentes d’aération, largeur : 17,6 mm, hauteur : 85 mm, profondeur : 69,55 mm, couleur : gris clair (7035), pont transversal : connecteur de bus ferroviaire (en option), nombre de pôles connecteur transversal : 5

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Coffret électronique vide
  • PHOENIX_CONTACT > Boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 64,50 €

Prix unitaire: 6,45 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2901369
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
Page cataloguePage 685 (C-1-2013)
GTIN4046356178525
Poids par pièce (hors emballage)0,027 KGM
Numéro du tarif douanier85389099
Pays d'origineDE (Allemagne)

Propriétés de l'article

Désignation abrégéeBoîtier électronique
TypeME MAX 17,5 SF G 2-2 KMGY
Réf.2901369
Type de boîtierBoîtier électronique sur rail DIN
VersionModèle extra-plat
Code IP max. à atteindreIP20
Type de montageMontage sur profilé
Nombre d'étages2
Ouverture de ventilation disponiblenon
Nombre de pôles maximum16 (pas: 3,5 mm)
12 (pas: 5 mm)
8 (pas: 7,25 mm/7,5 mm)

Dimensions

Dessin coté
Largeur [ w ]17,5 mm
Hauteur [ h ]85 mm
Profondeur [ d ]70,4 mm
Profondeur à partir du bord supérieur du rail DIN [ d ]62,9 mm

Indications sur les matériaux

Coloris (RAL)gris clair (7035)
Classe d'inflammabilité selon UL 94V0
Matériau du boîtierPolyamide

Conditions d'environnement

Température ambiante (stockage/transport)-40 °C ... 55 °C
Température ambiante (montage)-5 °C ... 100 °C
Température ambiante (fonctionnement)-40 °C ... 105 °C (en fonction de la puissance dissipée)
Humidité rel. de l'air (stockage/transport)80 %

Indications concernant le circuit imprimé

Nombre de supports de circuits imprimés1
Épaisseur du C.I.1,4 mm ... 1,8 mm
Emplacement pour le montageverticalement (profilé horizontal)
Type de fixation de circuits imprimésVerrouillage

Puissance dissipée boîtier individuel à 20 °C

Température ambiante20 °C
Facteur de réduction1
Emplacement pour le montagevertical

Puissance dissipée boîtier individuel à 30 °C

Température ambiante30 °C
Facteur de réduction0,91
Emplacement pour le montagevertical

Puissance dissipée boîtier individuel à 40 °C

Température ambiante40 °C
Facteur de réduction0,81
Emplacement pour le montagevertical

Puissance dissipée boîtier individuel à 50 °C

Température ambiante50 °C
Facteur de réduction0,72
Emplacement pour le montagevertical

Puissance dissipée boîtier individuel à 60 °C

Température ambiante60 °C
Facteur de réduction0,63
Emplacement pour le montagevertical

Remarques générales

Type de remarqueInstructions de montage :
RemarqueTenir compte de la fiche technique familiale dans l'onglet Téléchargement.

Indications de conditionnement

Type de conditionnementEmballé dans un carton
Unité d'emballage10
Dénomination unités d'emballageQuantité
Type de reconditionnementCarton

Normes et spécifications

Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2901369 Armoires, coffrets, boites, baies, pupitres et accessoires (EC001031)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.6 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique85 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique69.55 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueAvec technique de raccordement de circuits imprimés intégrée (EF003087)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueOuvertures d'aération disponibles (EF007346)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
