Agrandir l'image

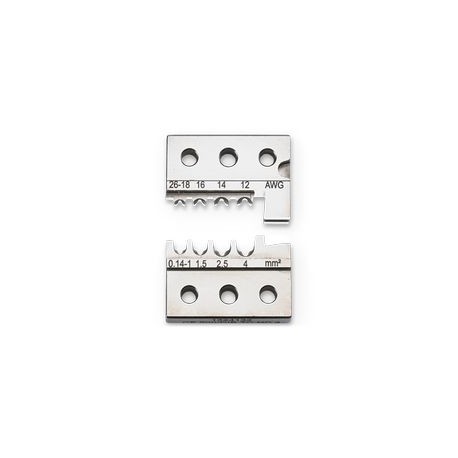

CF 500/DIE TC HC 4 1324132 PHOENIX CONTACT Insérer
CF 500/DIE TC HC 4
1324132
PHOENIX_CONTACT
Insérer
Matrice pour automate à sertir CF 500, contacts tournés CK 1,6-ED..., CK 2,5-ED..., CK 4,0-ED..., 4 stations de matrice marquées
TOOL fox
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | Pour les contacts à sertir massifs de 0,14 mm²...4,0 mm² des séries CK1.6 ED..., CK2.5 ED..., CK4.0 ED..., la liste détaillée des contacts à sertir se trouve dans la liste des accessoires |
Propriétés du produit
| Type de produit | Matrice |
| Sertissage | Sertissage à quatre pans |
| Emplacement de sertissage 1 | |
| Section min. | 0,14 mm² |
| Section max. | 1 mm² |
| AWG min. | 26 |
| AWG max. | 18 |
| Emplacement de sertissage 2 | |
| Section max. | 1,5 mm² |
| AWG max. | 16 |
| Emplacement de sertissage 3 | |
| Section max. | 2,5 mm² |
| AWG max. | 14 |
| Emplacement de sertissage 4 | |
| Section max. | 4 mm² |
| AWG max. | 12 |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Section métrique | 0,14 mm² ... 4 mm² |
| Section AWG | 26 ... 12 |
Dimensions
| Largeur | 9 mm |
| Hauteur | 36 mm |
| Longueur | 32 mm |
| Epaisseur min. | 6,05 mm |
| Epaisseur max. | 9 mm |
Indications sur les matériaux
| Coloris | nickelé |
| Matériau | Acier |
| Revêtement | nickelé |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX SYSTEMES DE REPERAGE FR.pdf | 41 Mbytes |
|
