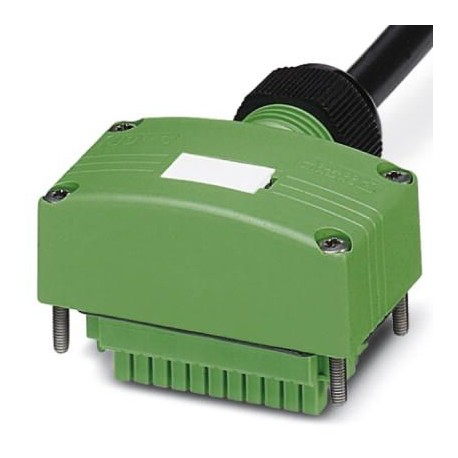

SACB-C-H180-4/ 4-10,0PUR SCO 1516548 PHOENIX CONTACT Capot de raccordement
SACB-C-H180-4/ 4-10,0PUR SCO
1516548
PHOENIX_CONTACT
Capot de raccordement
Couvercle de raccordement, application : boîtier de capteur/actionneur, type de raccordement : SPEEDCON M12 Connecteur femelle métallique, nombre de stations enfichables : 4, occupation de la station enfichable : individuelle, indication d’état : Non ; Connexion du câble principal : connexion à vis enfichable à 180°, PUR/PVC, longueur du câble : 10 m, blindage : non
Capot de raccordement, application : Boîte de capteurs/actionneurs, type de raccordement: Connecteur femelle M12 SPEEDCONNEC Métal, nombre de prises: 4, affectation des prises: simple, affichage d'état: Non; racc. câble multicond.: Raccordement vissé enfichable 180°, PUR/PVC, longueur du câble: 10 m, blindage: non
Détecteurs > Distributeur passif pour détecteurs / actionneurs
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Type de produit | Capot de raccordement |
| Application | Boîte de capteurs/actionneurs |
| Nombre de prises | 4 |
| LED | non |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 10 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 SPEEDCONNEC |
| Type de raccordement | Raccordement vissé enfichable |
| Couple de serrage vis de couvercle | 0,35 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 120 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Présence d'un affichage d'état | Non |
| Largeur | 58 mm |
| Hauteur | 21 mm |
| Longueur | 34 mm |
| Matériau Boîtier | PBT |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériel porte-contacts côté câble multiconducteurs | PA |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Longueur du câble | 10 m |
| PUR/PVC noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 77,9 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 7 |
| Blindé | non |
| Type | PUR/PVC noir [PUR] |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² (Ligne de signal) |
| 3x 0,75 mm² (Câble d'alimentation) | |
| Diamètre de fil avec isolant | 1,3 mm ±0,1 mm (Ligne de signal) |
| 1,8 mm ±0,1 mm (Câble d'alimentation) | |
| Diamètre extérieur du câble | 6,90 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, vert/jaune, blanc, vert, jaune, gris |
| Épaisseur gaine intérieure | ≥ 0,15 mm |
| Epaisseur gaine extérieure | ≥ 0,38 mm |
| Câblage total | fils regroupés en couches |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 52 mm |
| Rayon de courbure minimal, pose souple | 69 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 1500000, Rayon de courbure: 69 mm, Course: 2 m, Vitesse de déplacement: 2 m/s |
| Résistance à la propagation des flammes | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| Propriétés particulières | exempt de silicone |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| 80 °C (selon UL) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP69K | |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516548-SACB-C-H180-4/ 4-10,0PUR SCO | 138 Kbytes |
|
