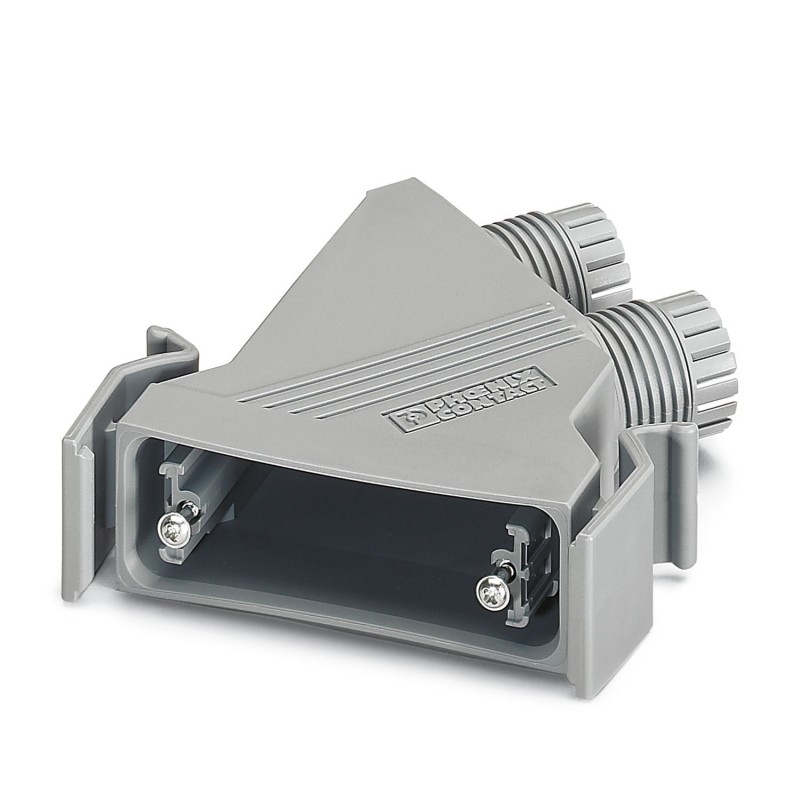

VS-25-T-2M20 1689792 PHOENIX CONTACT Capot D-SUB
VS-25-T-2M20
1689792
PHOENIX_CONTACT
5
Capot D-SUB
Boîtier de canette D-SUB, taille d’enveloppe 3, indice de protection IP67
Capot D-SUB , taille Shell 3, indice de protection IP67
Connecteurs > Capot
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
Propriétés du produit
| Type de produit | Capot |
| Type | D-SUB |
| Nombre de sorties de câble | 2 |
| Type de presse-étoupe | M20 |
| Sortie du câble | incliné |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
Dimensions
| Largeur | 81 mm |
| Hauteur | 24 mm |
| Longueur | 102 mm |
Indications sur les matériaux
| Coloris | gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
Câble/conducteur
| Diamètre extérieur du câble | 5 mm ... 13 mm |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Type de presse-étoupe | M20 |
| Cycles d'enfichage | ≥ 1000 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 81 mm |
| Hauteur (EF000040) | 24 mm |
| Profondeur (EF000049) | 102 mm |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Autre |
| Couleur du boîtier (EF000136) | Gris |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Autre |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Non |
| Nombre d'entrées de conduit (EF000437) | 2 |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1689792-VS-25-T-2M20 | 103 Kbytes |
|
