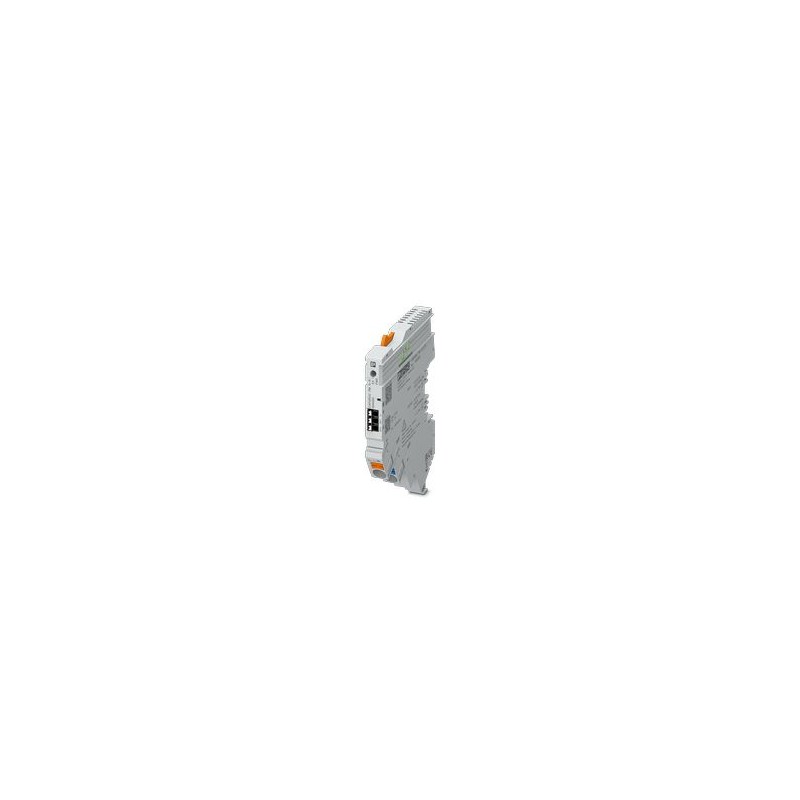

CAPAROC PM S-R EX 1344363 PHOENIX CONTACT Module d’alimentation avec sortie d’état et entrée de réinitialisa..
CAPAROC PM S-R EX
1344363
PHOENIX_CONTACT
Module d’alimentation avec sortie d’état et entrée de réinitialisation pour l’alimentation du système de commutation pour la protection de l’équipement CAPAROC avec 12 ou 24 V DC. Homologation EX e pour la zone 2. À installer sur des rails DIN à l’aide de jeux de barres CAPAROC.
Module d’alimentation
Module d'alimentation avec sortie d'état et entrée de réinitialisation destiné à alimenter le système de disjoncteur CAPAROC en 12 ou 24 V DC. Homologation EX e pour zone 2. Pour le montage sur rail DIN avec les barres collectrices CAPAROC.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | Absence de substances nocives à l'adhérence de la peinture – selon la spécification d'essai VW PV 3.10.7:2005-0 |
| Lors du raccordement des conducteurs, il faut faire attention à ce que les modules CAPAROC ne soient pas écartés par des forces de traction. Il ne doit pas y avoir de fente entre les modules. | |
| Respectez les conditions définies pour l'utilisation en atmosphère explosible ! Lors de l’installation, utilisez un boîtier adapté et homologué à indice de protection minimum IP54, qui répond aux exigences de la norme CEI/EN 60079-0. Respectez également les exigences de la norme CEI/EN 60079-14. | |
| Type | Module enfichable |
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | CAPAROC |
| Nombre de prises | 2 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
| Généralités | |
| Tension de service | 10 V DC ... 30 V DC |
| Tension de référence | 12 V DC |
| 24 V DC | |
| Courant de référence IN | 45 A DC (Courant total entrée) |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Rigidité diélectrique | 35 V DC (Circuit de charge) |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 9 mA (En marche à vide à 24 V) |
| Puissance dissipée | typ. 0,22 W (En marche à vide à 24 V) |
| < 1,5 W (en mode nominal avec 24 V et 45 A) | |
| Derating de température | 45 A (Courant total à 40 °C) |
| 30 A (Courant total à 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 18886912,65 h (à 25 °C avec 21 % de charge) |
| 5907048,64 h (à 40 °C avec 34,25 % de charge) | |
| 933563,97 h (à 40 °C avec 100 % de charge) | |
| Chute de tension | 0,03 V (avec 45 A) |
| Reset | |
| Plage de tension d'entrée | 7 V DC ... 30 V DC (Réinitialisation avec front descendant) |
| Courant absorbé | typ. 0,5 mA (pour 24 V DC) |
| Durée d'impulsion | ≥ 50 ms |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 0,75 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| Sortie d'état | |
| Tension de sortie | max. 30 V DC (Tension d'entrée ±5 % en l'absence de défaut) |
| 0 V DC (Erreur) | |
| Courant de sortie | max. 20 mA |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 0,75 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| Sortie d'état | |
| Tension de sortie | max. 30 V DC (Tension d'entrée ±5 % pour I > 80 % sur au moins un canal) |
| Courant de sortie | max. 20 mA |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 0,75 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | (conversion selon CEI) |
| Circuit électrique principal IN+ | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 18 mm |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 16 mm² |
| Circuit électrique principal IN- | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 18 mm |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 8 |
| Section de conducteur souple avec embout et douille en plastique | 0,5 mm² ... 16 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,5 mm² ... 16 mm² |
| Power (PWR) LED verte | allumé (en l'absence d'erreur de canal) |
| allumé (Tension d'alimentation dans la plage nominale) | |
| clignote (3 x lors de la désactivation du blocage de la programmation) | |
| Power (PWR) LED rouge | allumé (Tension d'alimentation hors de la plage nominale) |
| Dessin coté |  |
| Largeur | 12,4 mm |
| Hauteur | 132,4 mm |
| Profondeur | 111,3 mm (avec profilé 7,5 mm) |
| Matériau | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 65 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 4000 m (amsl) |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (Durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale selon CEI 60068-2-27) |
| 25g (Durée 6 ms, impulsion de choc semi-sinusoïdale selon la norme CEI 60068-2-27, choc permanent) | |
| Vibration (fonctionnement) | 5g (10 ... 150 Hz/10 cycles/axes/X, Y, Z) |
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Repérage | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Repérage | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Repérage | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | CEM - émission de perturbation pour les zones résidentielles, commerciales et de l'industrie légère |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | CEI 60079-7 |
| Remarque | Atmosphères explosibles – Partie 7 : Protection des appareils à sécurité accrue « e » |
| Normes/prescriptions | CEI 60079-0 |
| Remarque | Atmosphères explosibles – Partie 0 : Équipements – Conditions générales |
| Type de montage | enfichable sur les barres collectrices CAPAROC CR… |
