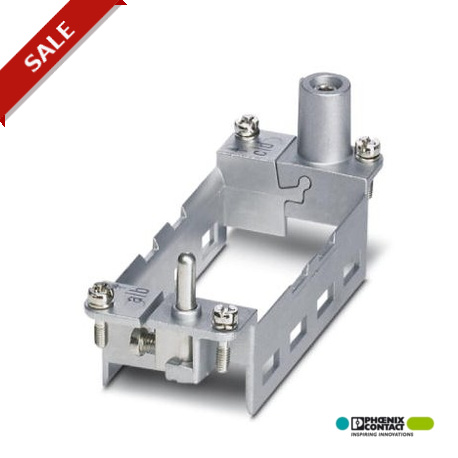

HC-M-MHR-A4-N 1679304 PHOENIX CONTACT Cadre-support articulé HEAVYCONNEC, pour châssis HC-B 16, pour 4 modul.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-M-MHR-A4-N 1679304 PHOENIX CONTACT Cadre-support articulé HEAVYCONNEC, pour châssis HC-B 16, pour 4 modul..

HC-M-MHR-A4-N

1679304

PHOENIX_CONTACT

2

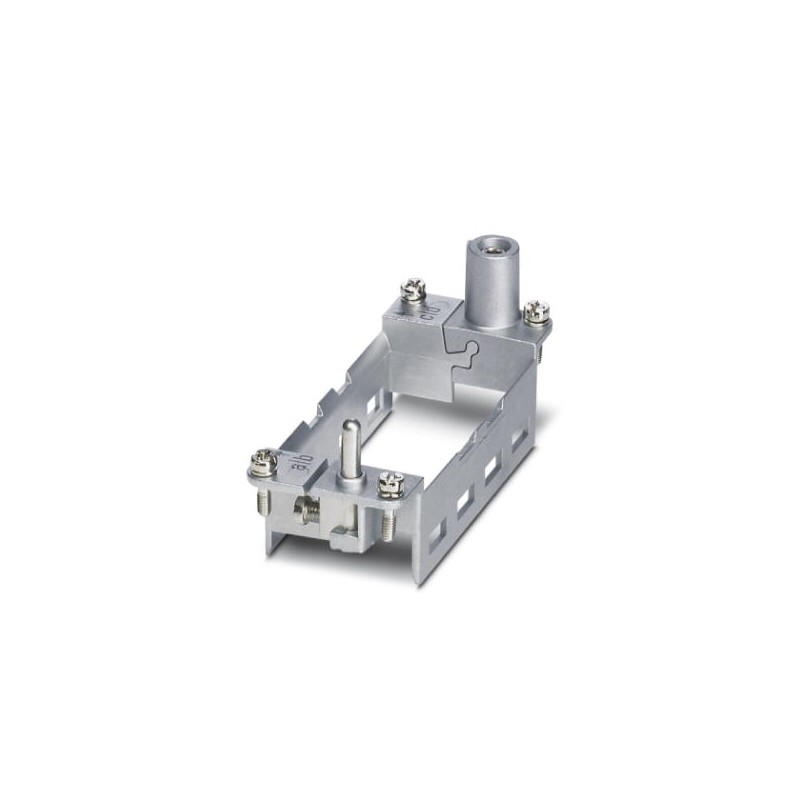

Cadre-support articulé HEAVYCONNEC, pour châssis HC-B 16, pour 4 modules, repérage en minuscules (a, b, c, ...)

Plus de détails


Connecteurs industriels

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: HC-M-B16-MF-B 1417400

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Caractéristiques électriques

RemarqueCadre-support articulé

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 125 °C

Caractéristiques mécaniques

Section raccordable4 mm² ... 6 mm² (pour conducteur PE côté puissance)
1 mm² ... 2,5 mm² (pour conducteur PE côté commande)
Section raccordable AWG12 ... 10 (pour conducteur PE côté puissance)
18 ... 14 (pour conducteur PE côté commande)
Cycles d'enfichage≥ 500

Généralités

TypeB16/B32
SérieHC-M-B
Nombre de prises4
Conseils pour le montageHC-MHR-PE16 ( 1636981) pour extension de connexion PE sur 16 mm².
Instruction pour le montagePour les conducteurs PE, protéger l'extrémité du conducteur (raccords vissés PE sans protège-fil), pour les boîtiers sans raccords avec sortie latérale la longueur du filetage du raccordement vissé est de 12 mm max.

Indications concernant les matériaux

Matériau de porte-contactsAlliage de zinc coulé sous pression

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf 57 Mbytes
PHOENIX CONTACT-1679304-HC-M-MHR-A4-N 118 Kbytes PHOENIX CONTACT-1679304-HC-M-MHR-A4-N
