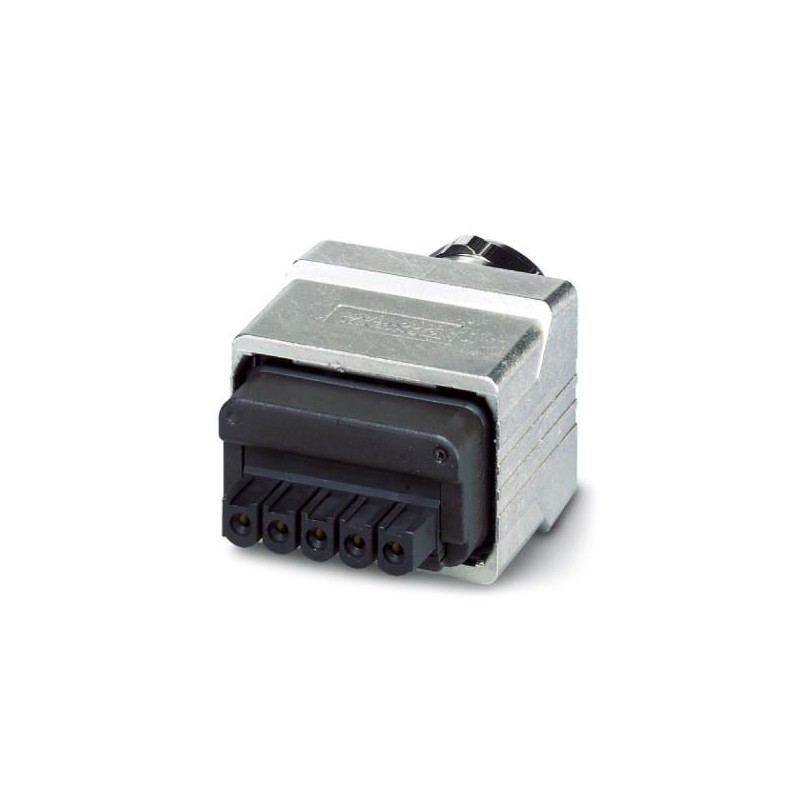

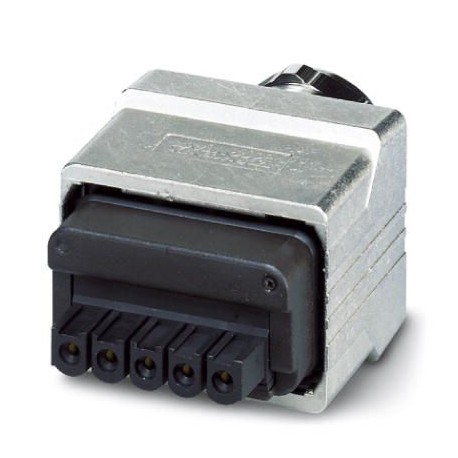

VS-PPC-C2-MSTB-MNNA-P13-A5-SP 1608074 PHOENIX CONTACT Connecteurs de puissance
VS-PPC-C2-MSTB-MNNA-P13-A5-SP
1608074
PHOENIX_CONTACT
Connecteurs de puissance
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1608074 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 350 (C-4-2015) |
| GTIN | 4046356131742 |
| Poids par pièce (hors emballage) | 0,096 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Caractéristiques générales
| Remarque | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 11 Connectors for 24 Volt Power Supply Cabling et chapitre 13 Application specific Cabling and Interconnection Technology (AIDA) |
|---|---|
| Courant de référence à 40 ℃ | 16 A |
| Tension de référence | 24 V |
| Nombre de pôles | 5 |
| Type de signal/catégorie | Universel |
| Degré de pollution | 2 |
| Autre description succincte d'article | Connecteur MSTB |
| Mode de verrouillage | Push-Pull |
| Tension assignée (II/2) | 630 V |
| Tension assignée (III/2) | 400 V |
| Tension de référence | 250 V |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (III/3) | 4 kV |
| Courant de référence | 16 A |
| Tension de référence (III/3) | 24 V |
| Section raccordable | 0,75 mm² ... 2,5 mm² |
| Section raccordable AWG | 18 ... 13 |
| Caractéristiques de raccordement MINICONNEC | 0,75 mm² 2,5 mm² 0,75 mm² 2,5 mm² 18 13 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Type de raccordement | Raccordement à ressort |
| Matériau de contact | Alliage de cuivre |
| Matériau de porte-contacts | PA |
| Matériau de surface du contact | Or sur nickel |
| Matériau du boîtier | Zinc coulé sous pression |
Valeurs caractéristiques tête 1
| Longueur de gaine à dénuder de chaque fil | 10 mm |
|---|---|
| Longueur de gaine à dénuder | 35 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440312eCl@ss 8.027440312eCl@ss 9.027440312
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1608074-VS-PPC-C2-MSTB-MNNA-P13-A5-SP | 112 Kbytes |
|
