PHOENIX_CONTACTConnecteurs industrielsCES-B16-SFFS-PLBK 0801659 PHOENIX CONTACT Cadre d'étanchéité

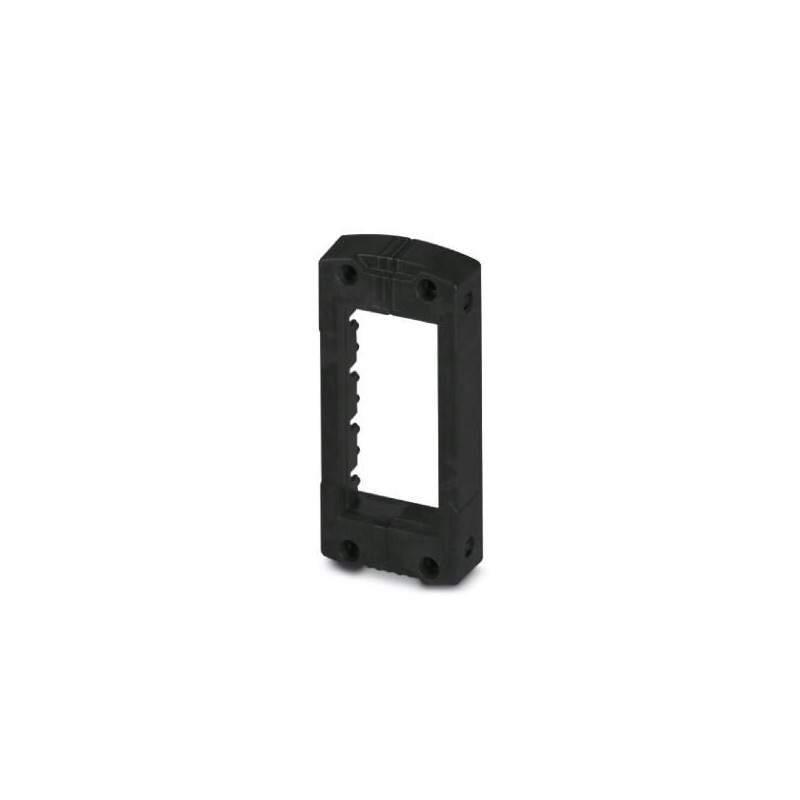

PHOENIX_CONTACT CES-B16-SFFS-PLBK 0801659 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

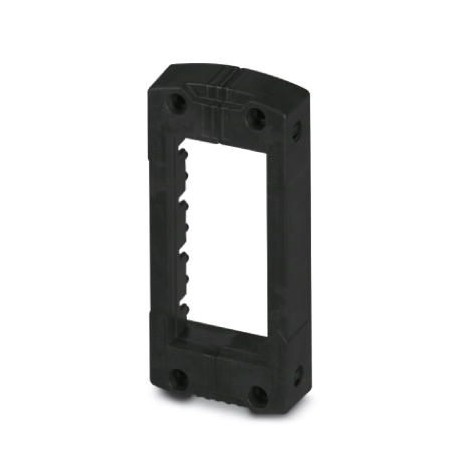

CES-B16-SFFS-PLBK 0801659 PHOENIX CONTACT Cadre d'étanchéité

Référence: CES-B16-SFFS-PLBK

Code: 0801659

Fabricant: PHOENIX_CONTACT

Description:

Cadre d'étanchéité
Cadres d’étanchéité, avec serrure à vis, construction : B16, Nombre de joints de câble (petits) : 8, matériau : PA (sans halogène), couleur : noir, longueur : 120 mm, largeur : 58 mm, hauteur : 20 mm

Catégories:

  • Systèmes d'enveloppes (y compris coffrets d'installation) > Entrée de câble pour coffret et armoire
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 22,83 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande 0801659
Unité de conditionnement 1 pcs
Page catalogue Page 685 (C-2-2017)
GTIN 4046356674133
Poids par pièce (hors emballage) 0,147 KGM
Numéro du tarif douanier 85472000
Pays d'origine PL (Pologne)

Dimensions

Longueur 120 mm
Largeur 58 mm
Hauteur 20 mm

Conditions d'environnement

Indice de protection IP54
IP65
Température ambiante (fonctionnement) -40 °C ... 120 °C (statique)

Généralités

Type de cadre Cadre d'étanchéité
Matériau PA (exempt d'halogène)
Classe d'inflammabilité selon UL 94 V0
Coloris noir
Couple de serrage 2 Nm ... 4 Nm (Vis de verrouillage)
Remarque Vis de fixations non fournies. La largeur maximale de la découpe murale peut être de 51 mm (au lieu de 35 mm comme pour les connecteurs industriels à usage intensif).
Instruction pour le montage Vis de verrouillage M4 avec tête à six pans creux de 3 mm, couple de serrage 3 ... 4 Nm, 1 grand passe-câble prend la place de 4 petits, vis de fixation M4 (ISO 4762/DIN 912), couple de serrage 1,8 Nm
En cas de montage mural, le joint plat fourni doit être installé entre le mur et le cadre d'étanchéité. IP54 : en cas de montage vertical du cadre d'étanchéité / en cas de montage horizontal du cadre d'étanchéité (sens de sortie du câble vers le bas). IP65 : en cas d'utilisation du passe-câble conique CES-SRC-BK / CES-LRC-BK, montage vertical ou horizontal (sens de sortie du câble vers le bas) du cadre d'étanchéité directement sur la paroi du boîtier et utilisation d'un attache-câble large de 3,6 mm (p. ex. article 3240744).

Normes et spécifications

Connexion selon la norme CUL
Classe d'inflammabilité selon UL 94 V0

Environmental Product Compliance

China RoHS Période d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications
