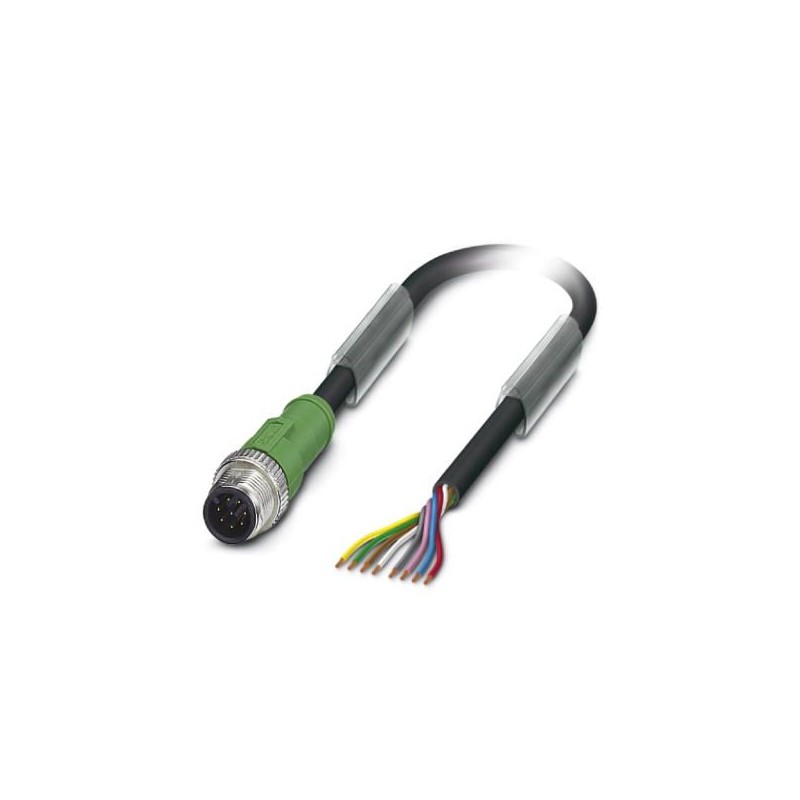

PHOENIX_CONTACT SAC-8P-M12MS/10,0-PUR 1522529 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

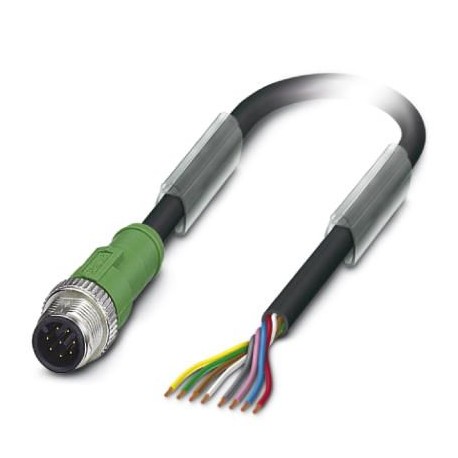

SAC-8P-M12MS/10,0-PUR 1522529 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-8P-M12MS/10,0-PUR

Code: 1522529

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 8 pôles, PUR sans halogène, noir grisâtre RAL 7021, connecteur mâle droit M12, codage : A, vers extrémité de câble libre, longueur du câble : 10 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 37,83 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1522529
Unité de conditionnement1 pcs
Page cataloguePage 214 (C-2-2017)
GTIN4017918957384
Poids par pièce (hors emballage)0,450 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble10 m
Longueurs du dégainage de l'extrémité non terminée50 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67
IP68

Généralités

Courant de référence à 40 ℃2 A
Tension de référence30 V AC
30 V DC
Nombre de pôles8
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Circuit/composant de protectiondéconnecté
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Connecteurs M12)

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuZn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de la moletteZinc moulé sous pression, nickelé

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94HB

Câble

Type de câblePUR exempt d'halogène noir
Type de câble (symbole)PUR
Symbole du câbleLi9Y11Y
Style UL AWM20549 / 10493 (80 °C / 300 V)
Section du conducteur8x 0,25 mm²
AWG ligne de signaux24
Structure du conducteur ligne de signal32x 0,10 mm
Diamètre du fil avec isolant1,17 mm ±0,02 mm
Epaisseur isolement≥ 0,21 mm
Coloris des filsblanc, marron, vert, jaune, gris, rose, bleu, rouge
Câblage total8 fils avec 2 masses de remplissage en direction de l'âme
Gaine extérieure, colorisgris-noir RAL 7021
Épaisseur gaine extérieureenv. 0,8 mm
Diamètre extérieur du câble D5,9 mm ±0,15 mm
Rayon de courbure minimum, position fixe8 x D
Rayon de courbure minimum, position flexible10 x D
Nombre de cycles de flexion4000000
Rayon de courbure59 mm
Course10 m
Vitesse de déplacement3 m/s
Accélération10 m/s²
Poids du câble46 kg/km
Gaine extérieure, matériauPUR
Matériau de remplissagePE
Matériau Isolant du filPP
Matériau conducteurCordon Cu nu
Résistance du conducteur≤ 78 Ω/km
Capacité de la ligne≤ 70 pF/m
Impédance d'onde100 Ω +15 % (pour 1 MHz)
Inductanceenv. 0,6 mH/km (pour 1 MHz)
Tension nominale câble≤ 300 V
Tension d'essai câble≥ 3000 V
Propriétés particulièrescompatible chaîne porte-câbles
exempt de silicone
exempt de substances néfastes à l'application d'enduits
souple
Résistance à la propagation des flammesselon UL Style 20549
Absence d'halogèneselon DIN VDE 0472 partie 815
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
résistant à l'hydrolyse et aux microbes
relativement résistant aux UV selon DIN EN ISO 4892-2-A
Non adhésif
résistant à l'usure
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-25 °C ... 80 °C (câble, pose souple)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1522529 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique10 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuZn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique2 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
