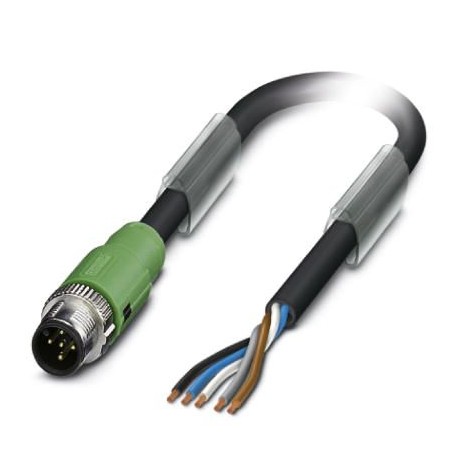

SAC-5P-MS/ 2,0-186 SCO 1518326 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-5P-MS/ 2,0-186 SCO
1518326
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

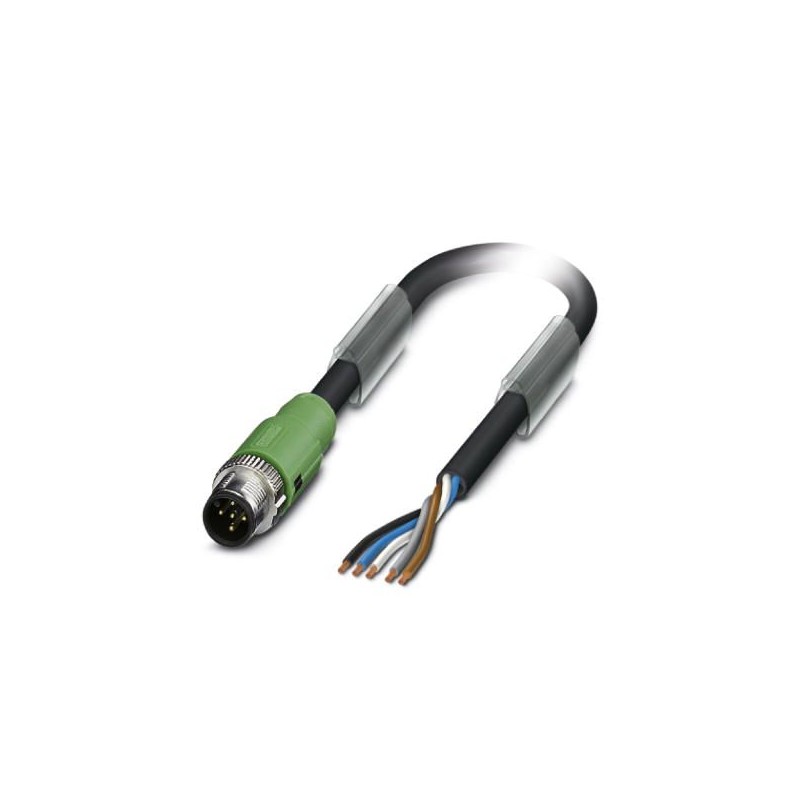

Câble capteur/actionneur, 5 pôles, PUR, noir grisâtre RAL 7021, connecteur mâle droit M12 SPEEDCON, encodage : A, à l’extrémité libre du câble, longueur du câble : 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1518326 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 221 (C-6-2017) |
| GTIN | 4017918968441 |
| Poids par pièce (hors emballage) | 0,145 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Câble
| Type de câble | PUR POWER 0,75 mm² noir |
|---|---|
| Type de câble (symbole) | 186 |
| Symbole du câble | LiY11Y |
| Section du conducteur | 5x 0,75 mm² (Câble d'alimentation) |
| AWG ligne de signaux | 18 |
| Structure du conducteur ligne de signal | 42x 0,15 mm |
| Diamètre du fil avec isolant | 1,7 mm ±0,05 mm |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,76 mm (Gaine extérieure) | |
| Coloris des fils | marron, blanc, bleu, noir, gris |
| Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Diamètre extérieur du câble D | 6,3 mm ±0,2 mm |
| Rayon de courbure minimal, pose souple | 63 mm |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure | 63 mm |
| Course | 5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 5 m/s² |
| Poids du câble | 67 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 1 MΩ*km (à 20 °C) |
| Résistance du conducteur | max. 26 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Résistance à la propagation des flammes | selon UL Style 20549 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -25 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1518326-SAC-5P-MS/ 2,0-186 SCO | 153 Kbytes |
|
