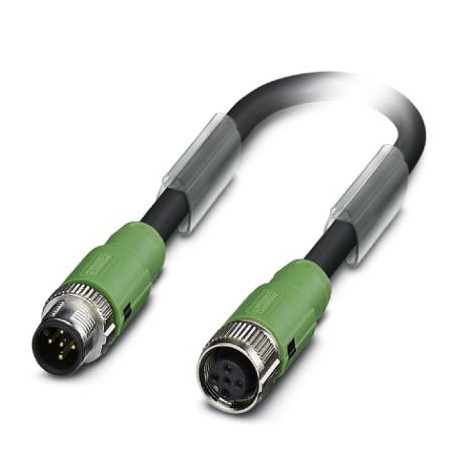

SAC-5P-MS/15,0-186/FS SCO 1518465 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-5P-MS/15,0-186/FS SCO
1518465
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

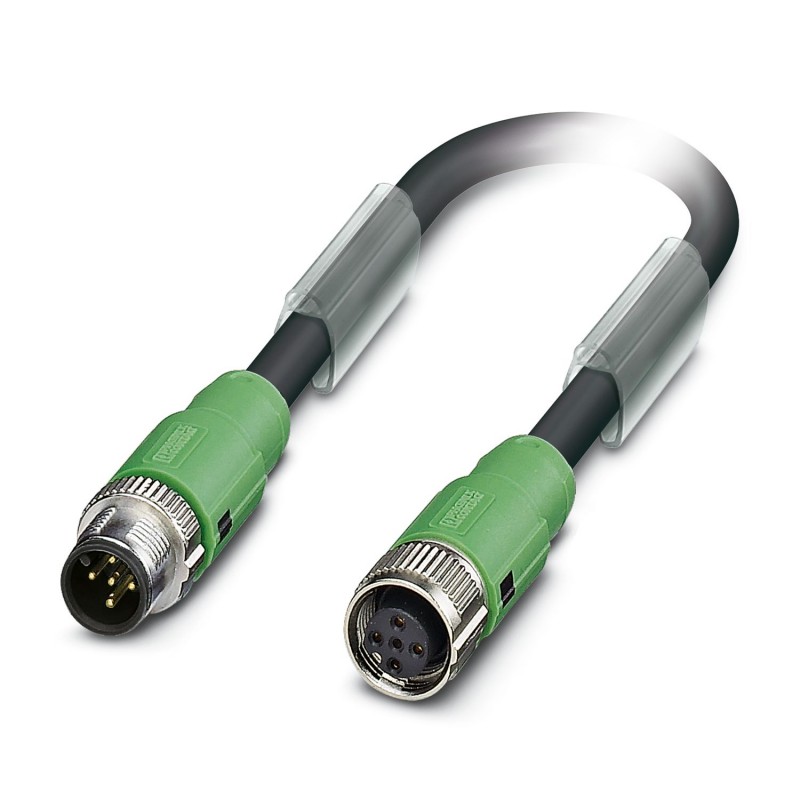

Câble capteur/actionneur, 5 pôles, PUR, noir grisâtre RAL 7021, connecteur mâle droit M12 SPEEDCON, codage : A, vers connecteur droit M12 SPEEDCON femelle, codage : A, longueur du câble : 15 m
Câble pour capteurs/actionneurs, 5-pôles, PUR, gris-noir RAL 7021, connecteur mâle droit M12 SPEEDCONNEC, codage: A, sur Connecteur femelle droit M12 SPEEDCONNEC, codage: A, longueur de câble: 15 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Nombre de pôles | 5 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 SPEEDCONNEC |
| Nombre de pôles | 5 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A |
| Longueur du câble | 15 m |
| PUR POWER 0,75 mm² noir [186] | |
| Dessin coté |  |
| Poids de gaine | 67 kg/km |
| Nombre de pôles | 5 |
| Blindé | non |
| Type | PUR POWER 0,75 mm² noir [186] |
| Structure du conducteur ligne de signal | 42x 0,15 mm |
| AWG ligne de signaux | 18 |
| Section de câble | 5x 0,75 mm² (Câble d'alimentation) |
| Diamètre de fil avec isolant | 1,7 mm ±0,05 mm |
| Diamètre extérieur du câble | 6,30 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, blanc, bleu, noir, gris |
| Epaisseur isolement | ≥ 0,23 mm (Isolant de fil) |
| ≥ 0,76 mm (Gaine extérieure) | |
| Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
| Résistance max. du conducteur | max. 26 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 1 MΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimal, pose souple | 63 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 63 mm, Course: 5 m, Vitesse de déplacement: 3 m/s, Accélération: 5 m/s² |
| Résistance à la propagation des flammes | selon UL Style 20549 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -25 °C ... 80 °C (câble, pose fixe) | |
| -5 °C ... 80 °C (Câble, pose souple) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 15 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -25 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
