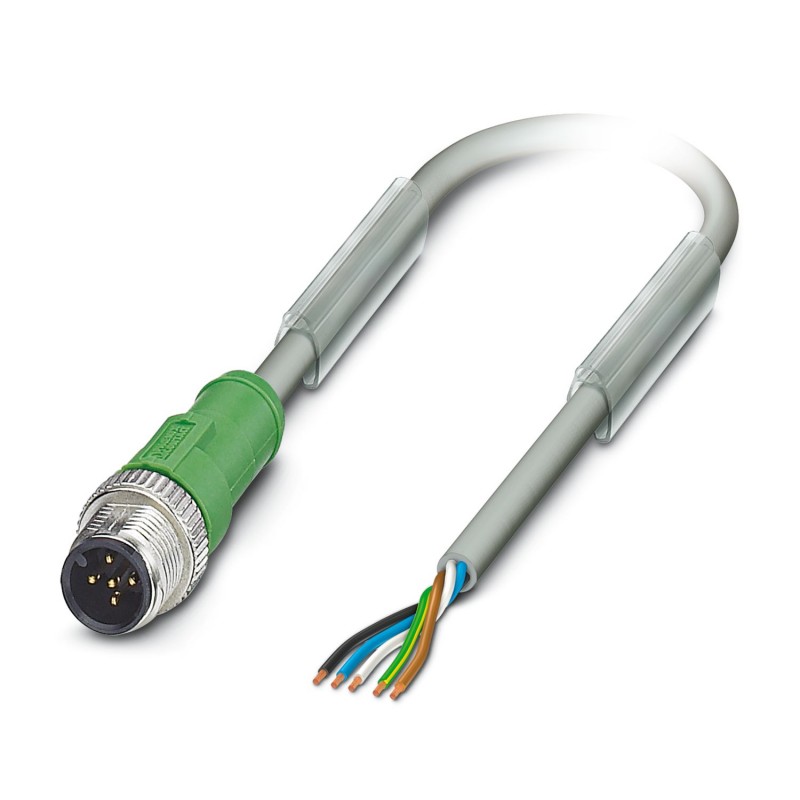

PHOENIX_CONTACT SAC-5P-M12MS/ 5,0-802 1457241 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

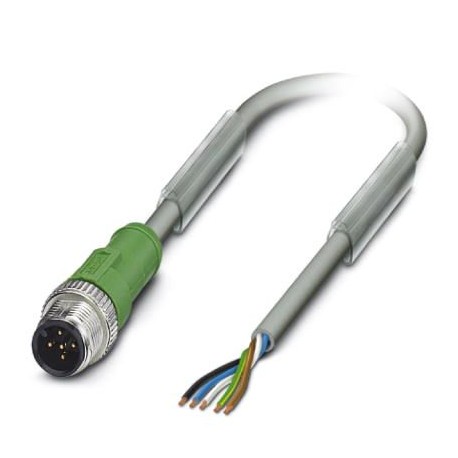

SAC-5P-M12MS/ 5,0-802 1457241 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-5P-M12MS/ 5,0-802

Code: 1457241

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 5 pôles, sans halogène, résistant à la soudure, très flexible, gris RAL 7001, connecteur mâle droit M12, codage : A, à l’extrémité de câble libre, longueur du câble : 5 m, pour robotique et chaînes porte-câbles
Câble pour capteurs/actionneurs, 5-pôles, PUR exempt d'halogène, résistant aux étincelles de soudage, ultra-souple, gris RAL 7001, connecteur mâle droit M12, codage: A, sur extrémité libre, longueur de câble: 5 m, pour robots et chaînes porte-câbles

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 21,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble pour capteurs/actionneurs
ApplicationRobots et chaînes porte-câbles
Nombre de pôles5
Nombre de sorties de câble1
Blindénon
DétrompageA
État de la gestion des données
Révision de l'article05
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution3

Indications sur les matériaux
Classe d'inflammabilité selon UL 94HB
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau du raccordement visséZinc moulé sous pression, nickelé

Propriétés électriques
Résistance d'isolement≥ 100 MΩ
Tension nominale UN48 V AC
60 V DC
Intensité nominale IN4 A

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Signalisation
Affichage d'étatnon
Présence d'un affichage d'étatNon

Caractéristiques de raccordement
Raccordement du conducteur
Couple de serrage0,4 Nm (Connecteur M12)

Connecteur
Raccordement 1
Typeconnecteur mâle droit M12
Nombre de pôles5
Type de codageA
Raccordement 2
Typeextrémité libre

Câble/conducteur
Longueur du câble5 m
PUR exempt d'halogène, hautement flexible, résistant aux étincelles de soudage, gris 5e conducteur vert/jaune [802]
Dessin cotéwwhcptjxun.jpg
RemarqueEn raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm.
Poids de gaine38 kg/km
Style UL AWM20549
Nombre de pôles5
Blindénon
TypePUR exempt d'halogène, hautement flexible, résistant aux étincelles de soudage, gris 5e conducteur vert/jaune [802]
Structure du conducteur ligne de signal42x 0,10 mm
AWG ligne de signaux22
Section de câble5x 0,34 mm² (Ligne de signal)
Diamètre de fil avec isolant1,3 mm ±0,05 mm (Ligne de signal)
Diamètre extérieur du câble5,10 mm ±0,2 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisgris RAL 7001
Matériau conducteurCordon Cu nu
Matériau isolant de filPP
Fil, colorisnoir, marron, bleu, blanc, vert/jaune
Câblage total5 fils avec 2 masses de remplissage en direction de l'âme
Résistance max. du conducteurenv. 53 Ω/km
Résistance d'isolement≥ 20 MΩ*km
Tension nominale câble300 V
Tension d'essai1200 V
Rayon de courbure minimum, position fixe5 x D
Rayon de courbure minimum, position flexible5 x D
Rayon de courbure minimal, pose fixe26 mm
Rayon de courbure minimal, pose souple26 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 10000000, Rayon de courbure: 7,5 x D, Course: 5 m, Vitesse de déplacement: 3,3 m/s, Accélération: 5 m/s²
Cycles de flexion max.: 15000000, Rayon de courbure: 50 mm, Course: 0,9 m, Vitesse de déplacement: 5 m/s, Accélération: 30 m/s²
Capacité de charge dynamique (torsion)Torsion: ±360 °/m, Cycles de torsion: 1000000
Absence d'halogènela ligne est exempte d'halogène
Résistance à la propagation des flammesselon UL 758/1581 FT2
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
exempt de silicone
Propriétés particulièresGaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible
exempt de silicone et de cadmium
exempt de substances néfastes à l'application d'enduits
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-25 °C ... 80 °C (Câble, pose souple)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65
IP67
IP68
Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
-40 °C ... 90 °C (câble, pose fixe)
-30 °C ... 90 °C (Câble, pose souple)
à 120 °C (pour 3000 h)
à 80 °C (selon UL)

Normes et spécifications
Désignation de la normeConnecteur M12
Normes/prescriptionsCEI 61076-2-101

ETIM for 1457241 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique5
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique5 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
