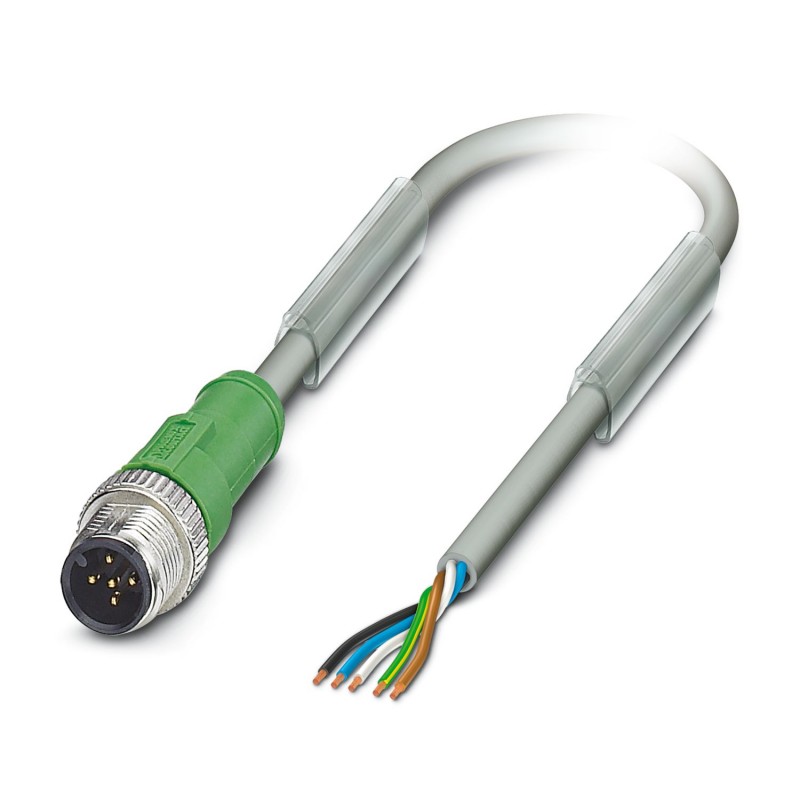

PHOENIX_CONTACT SAC-5P-M12MS/10,0-802 1457254 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAC-5P-M12MS/10,0-802 1457254 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-5P-M12MS/10,0-802

Code: 1457254

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 5 pôles, sans halogène, résistant aux étincelles, très flexible, gris RAL 7001, connecteur mâle droit M12, codage : A, à l’extrémité de câble libre, longueur du câble : 10 m, pour robotique et chaînes porte-câbles
Câble capteur/actionneur, 5 pôles, sans halogène, résistant à la soudure, très flexible, gris RAL 7001, connecteur droit M12, codage : A, à l’extrémité du câble libre, longueur du câble : 10 m, pour la robotique et les chaînes porte-câbles

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 33,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1457254
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 209 (C-2-2017)
GTIN4046356593670
Poids par pièce (hors emballage)0,354 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble10 m

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67
IP68

Généralités

Courant de référence à 40 ℃4 A
Tension de référence48 V AC
60 V DC
Nombre de pôles5
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Circuit/composant de protectiondéconnecté
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Connecteurs M12)

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de la moletteZinc moulé sous pression, nickelé

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94HB

Câble

RemarqueEn raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm.
Type de câblePUR exempt d'halogène, hautement flexible, résistant aux étincelles de soudage, gris
Type de câble (symbole)802
Symbole du câbleLi12Y11Y-HF
Section du conducteur5x 0,34 mm² (Ligne de signal)
AWG ligne de signaux22
Structure du conducteur ligne de signal42x 0,10 mm
Diamètre du fil avec isolant1,3 mm ±0,05 mm (Ligne de signal)
Coloris des filsnoir, marron, bleu, blanc, vert/jaune
Câblage total5 fils avec 2 masses de remplissage en direction de l'âme
Gaine extérieure, colorisgris RAL 7001
Diamètre extérieur du câble D5,1 mm ±0,2 mm
Rayon de courbure minimum, position fixe5 x D
Rayon de courbure minimum, position flexible5 x D
Nombre de cycles de flexion10000000
Rayon de courbure minimum, utilisation de chaînes porte-câbles7,5 x D
Course5 m
Vitesse de déplacement3,3 m/s
Accélération5 m/s²
Nombre de cycles de flexion15000000
Rayon de courbure50 mm
Course0,9 m
Vitesse de déplacement5 m/s
Accélération30 m/s²
Contraintes de torsion± 360 °/m (1 000 000 cycles de torsion)
Gaine extérieure, matériauPUR
Matériau Isolant du filPES
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 20 MΩ*km
Résistance du conducteurenv. 53 Ω/km
Tension nominale câble300 V
Tension d'essai câble1200 V
Propriétés particulièresGaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible
exempt de silicone et de cadmium
exempt de substances néfastes à l'application d'enduits
Résistance à la propagation des flammesDIN VDE 0472 T.804, type de contrôle B
CEI 60332-1
selon UL FT-2
Absence d'halogènela ligne est exempte d'halogène
Résistance à l'huileselon VDE 0472 partie 803
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
exempt de silicone
Température ambiante (fonctionnement)-40 °C ... 90 °C (câble, pose fixe)
-30 °C ... 90 °C (câble, pose souple)
à 120 °C (pour 3000 h)

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1457254 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique5
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique10 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
