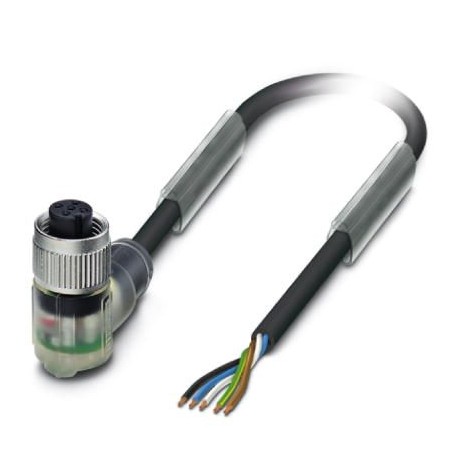

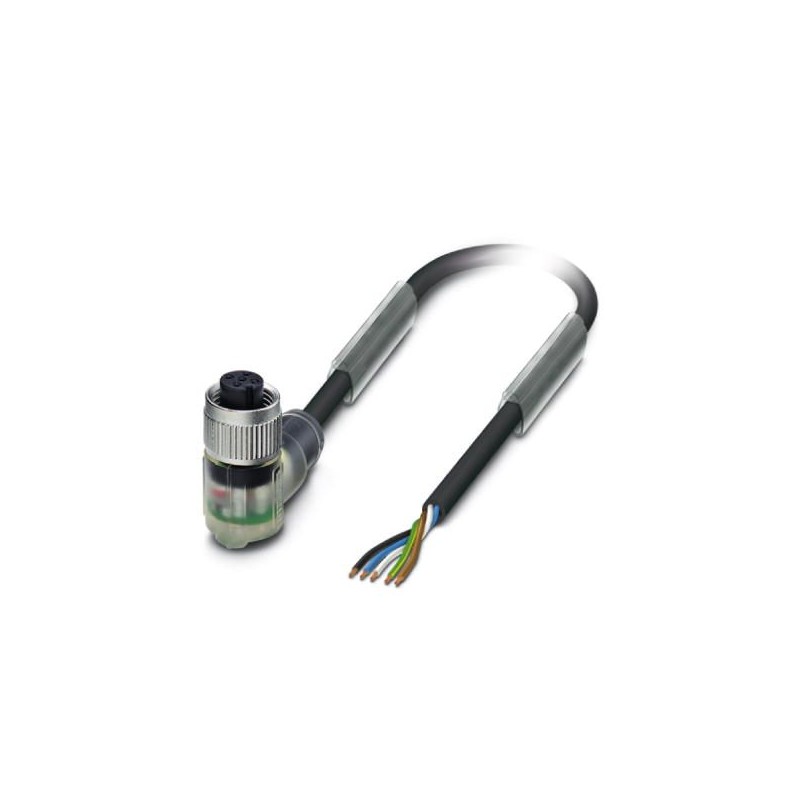

SAC-5P-10,0-PUR/M12FR-3L
1694431
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1694431 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 207 (C-2-2017) |
GTIN | 4017918178307 |
Poids par pièce (hors emballage) | 0,319 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 | |
IP68 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 24 V |
24 V DC | |
Nombre de pôles | 5 |
Couleur zone de préhension | transparent |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | 3 LED |
Circuit/composant de protection | déconnecté |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | HB |
Type de câble | PUR exempt d'halogène noir |
---|---|
Type de câble (symbole) | PUR |
Style UL AWM | 20549 |
Section du conducteur | 5x 0,34 mm² (Ligne de signal) |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 42x 0,10 mm |
Diamètre du fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
Epaisseur isolement | env. 0,5 mm |
Coloris des fils | noir, marron, bleu, blanc, vert/jaune |
Gaine extérieure, coloris | gris-noir RAL 7021 |
Diamètre extérieur du câble D | 4,55 mm ±0,15 mm |
Rayon de courbure minimal, pose fixe | 23 mm |
Rayon de courbure minimal, pose souple | 46 mm |
Nombre de cycles de flexion | 10000000 |
Rayon de courbure | 50 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Poids du câble | 33 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 16 GΩ*km (à 20 °C) |
Résistance du conducteur | max. 58 Ω/km (à 20 °C) |
Tension nominale câble | 300 V |
Tension d'essai câble | 3000 V |
Propriétés particulières | compatible chaîne porte-câbles |
exempt de silicone | |
exempt de substances néfastes à l'application d'enduits | |
souple | |
Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
DIN EN 60332-2-2 (20 s) | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
résistant à l'hydrolyse et aux microbes | |
résistant à l'eau de mer | |
relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-25 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
