SAC-5P-10,0-115/M 8FSB 1404474 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-5P-10,0-115/M 8FSB
1404474
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

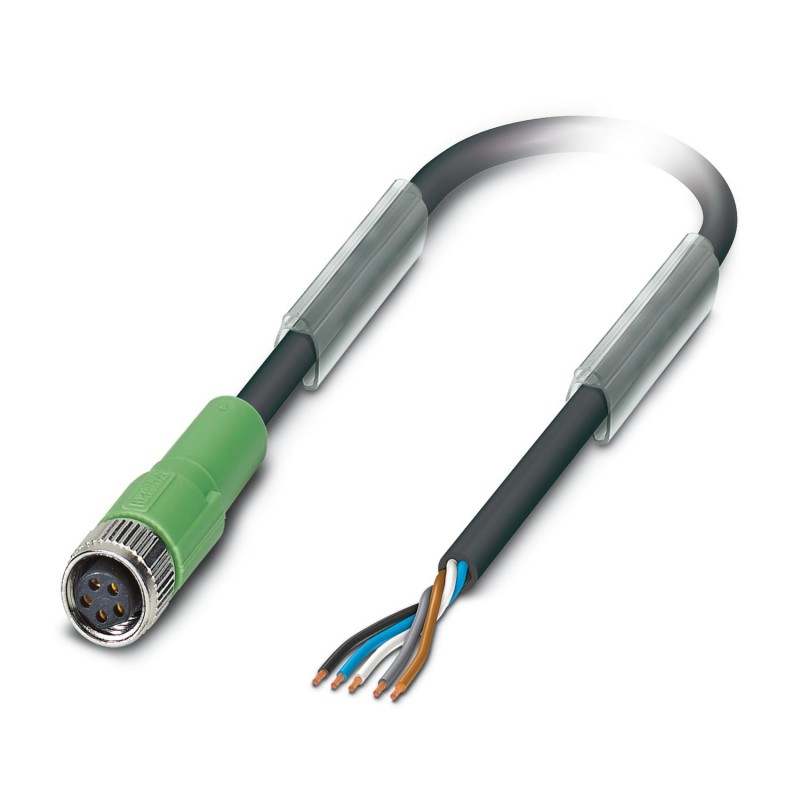

Câble capteur/actionneur, 5 pôles, PUR sans halogène, noir grisâtre RAL 7021, extrémité de câble libre, A Raccord droit femelle M8, codage : B, longueur du câble : 10 m
Câble pour capteurs/actionneurs, 5-pôles, PUR exempt d'halogène, gris-noir RAL 7021, extrémité libre, sur Connecteur femelle droit M8, codage: B, longueur de câble: 10 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | B |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V AC |
| 30 V DC | |
| Intensité nominale IN | 3 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Raccordement du conducteur | |
| Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M8 |
| Nombre de pôles | 5 |
| Type de codage | B |
| Longueur du câble | 10 m |
| PUR noir 5ème conducteur gris [115] | |
| Poids de gaine | 30 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 5 |
| Blindé | non |
| Type | PUR noir 5ème conducteur gris [115] |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 0,25 mm² |
| Diamètre de fil avec isolant | 1,17 mm ±0,02 mm |
| Diamètre extérieur du câble | 4,70 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau de remplissage | PP |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir, gris |
| Epaisseur isolement | env. 0,21 mm (Isolant de fil) |
| env. 0,70 mm (Gaine extérieure) | |
| Câblage total | 5 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 75 mm |
| Résistance max. du conducteur | ≤ 75 Ω/km |
| Résistance d'isolement | ≥ 1 GΩ*km |
| Tension nominale câble | ≤ 300 V (AC) |
| Tension d'essai | ≥ 3000 V (AC) |
| Rayon de courbure minimal, pose fixe | 23,5 mm |
| Rayon de courbure minimal, pose souple | 47 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 47 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à la propagation des flammes | selon UL 758/1581 (horizontal) |
| selon UL 758/1581 FT2 | |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 100 °C |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| résistant à l'eau de mer | |
| Non adhésif | |
| résistant à l'usure | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-104 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | M8 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 10 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 3 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | IP65 |
