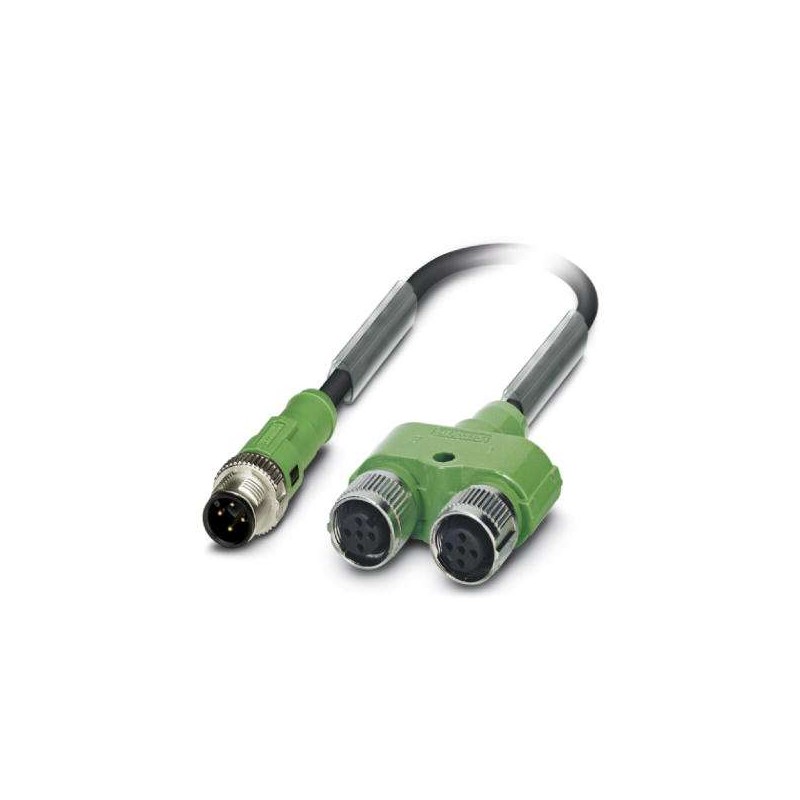

PHOENIX_CONTACT SAC-4PY-MS-0,3-PUR/2XF 1436204 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

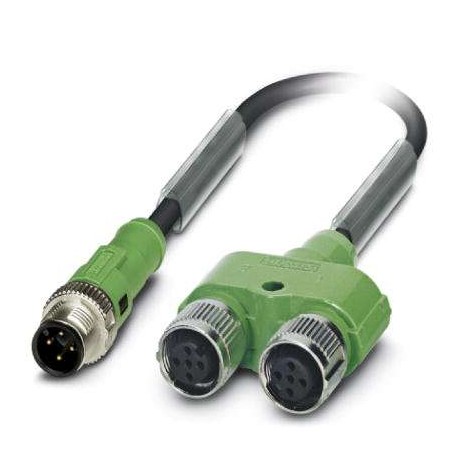

SAC-4PY-MS- 0,3-PUR/2XF 1436204 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-4PY-MS-0,3-PUR/2XF

Code: 1436204

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 4 pôles, PUR sans halogène, noir grisâtre RAL 7021, connecteur droit M12, codage : A SPEEDCON, un M12 droit femelle, codage : A SPEEDCON et M12 droit femelle, codage : A SPEEDCON, longueur du câble : 0,3 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 26,44 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1436204
Unité de conditionnement1 pcs
Page cataloguePage 255 (C-2-2017)
GTIN4046356432450
Poids par pièce (hors emballage)0,050 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble0,3 m
Écart moyen21 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67

Généralités

Courant de référence à 40 ℃4 A
Tension de référence48 V AC
60 V DC
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Connecteurs M12)

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de la moletteZinc moulé sous pression, nickelé
Matériau du jointNBR

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94HB

Câble

Type de câblePUR exempt d'halogène noir
Type de câble (symbole)PUR
Symbole du câbleLi9Y11Y-HF
Style UL AWM20549 / 10493 (80 °C / 300 V)
Section du conducteur4x 0,34 mm²
AWG ligne de signaux22
Structure du conducteur ligne de signal42x 0,10 mm
Diamètre du fil avec isolant1,27 mm ±0,02 mm
Epaisseur isolement≥ 0,21 mm
Coloris des filsmarron, blanc, bleu, noir
Câblage total4 fils torsadés longitudinalement
Gaine extérieure, colorisgris-noir RAL 7021
Épaisseur gaine extérieureenv. 0,5 mm
Diamètre extérieur du câble D4,2 mm ±0,15 mm
Rayon de courbure minimum, position fixe5 x D
Rayon de courbure minimum, position flexible10 x D
Nombre de cycles de flexion10000000
Rayon de courbure minimum, utilisation de chaînes porte-câbles10 x D
Course10 m
Vitesse de déplacement3 m/s
Accélération10 m/s²
Poids du câble30 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPP
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 1 GΩ*km
Résistance du conducteur≤ 58 Ω/km
Tension nominale câble≤ 300 V
Tension d'essai câble≥ 3000 V
Propriétés particulièrescompatible chaîne porte-câbles
exempt de silicone
exempt de substances néfastes à l'application d'enduits
souple
Résistance à la propagation des flammesselon UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Absence d'halogèneselon DIN VDE 0472 partie 815
selon DIN EN 50267-2-1
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
résistant à l'hydrolyse et aux microbes
relativement résistant aux UV selon DIN EN ISO 4892-2-A
Non adhésif
résistant à l'usure
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-25 °C ... 80 °C (câble, pose souple)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1436204 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueFemelle (jack)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique0.3 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
