SAC-4P-M12MST/ 3,0-PUR SH 1424121 PHOENIX CONTACT Conducteur de puissance
SAC-4P-M12MST/ 3,0-PUR SH
1424121
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Conducteur de puissance

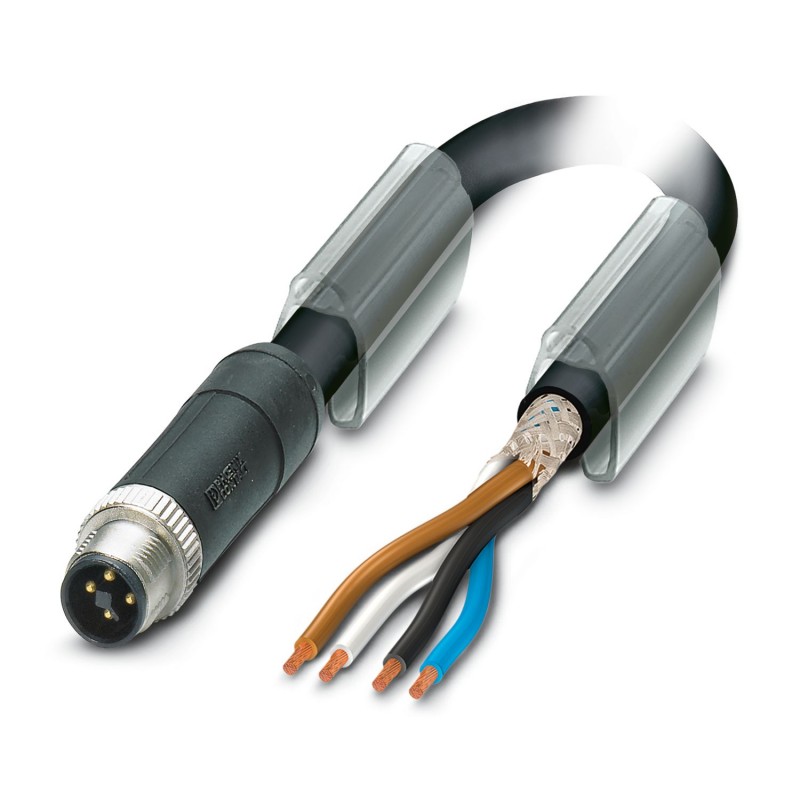

Câble d’alimentation, 4 pôles sans halogène, blindé (Advanced Shielding Technology), connecteur M12 droit, codage : T, à l’extrémité du câble libre, longueur du câble : 3 m, pour courant continu jusqu’à 12 A/63 V
Câble d'alimentation, 4-pôles, PUR exempt d'halogène, noir RAL 9005, blindé (Advanced Shielding Technology), connecteur mâle droit M12, codage: T, sur extrémité libre, longueur de câble: 3 m, pour courant continu jusqu'à 12 A/63 V
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de puissance |
| Application | Alimentation en énergie |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | T |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | PP |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 63 V DC |
| Intensité nominale IN | 12 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 100 |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Type de codage | T (Alimentation) |
| Raccordement 2 | |
| Type | extrémité libre |
| Longueur du câble | 3 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 133 kg/km |
| Style UL AWM | 20233 / 10493 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | PUR exempt d'halogène noir [PUR] |
| Section de câble | 4x 1,5 mm² |
| Diamètre de fil avec isolant | 2,4 mm |
| Diamètre extérieur du câble | 9,70 mm ±0,3 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir |
| Epaisseur isolement | 1,20 mm (Gaine extérieure) |
| Câblage total | 4 fils avec toronnage optimisé |
| Résistance max. du conducteur | ≤ 13,3 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
| Tension nominale câble | 300 V AC |
| Tension d'essai | 1500 V AC (5 min.) |
| Rayon de courbure minimal, pose fixe | 49 mm |
| Rayon de courbure minimal, pose souple | 73 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 97 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±25 °/m |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | selon EN 60332-1-2 |
| selon UL 1581 VW1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| selon DIN EN 50363-10-2 | |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -30 °C ... 90 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -30 °C |
| Tension assignée (EF000228) | 63 V |
| Classe de protection (IP) (EF005474) | IP65 |
