SAC-4P-MS/0,3-600/M12FR-3L FB 1404033 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-4P-MS/0,3-600/M12FR-3L FB
1404033
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

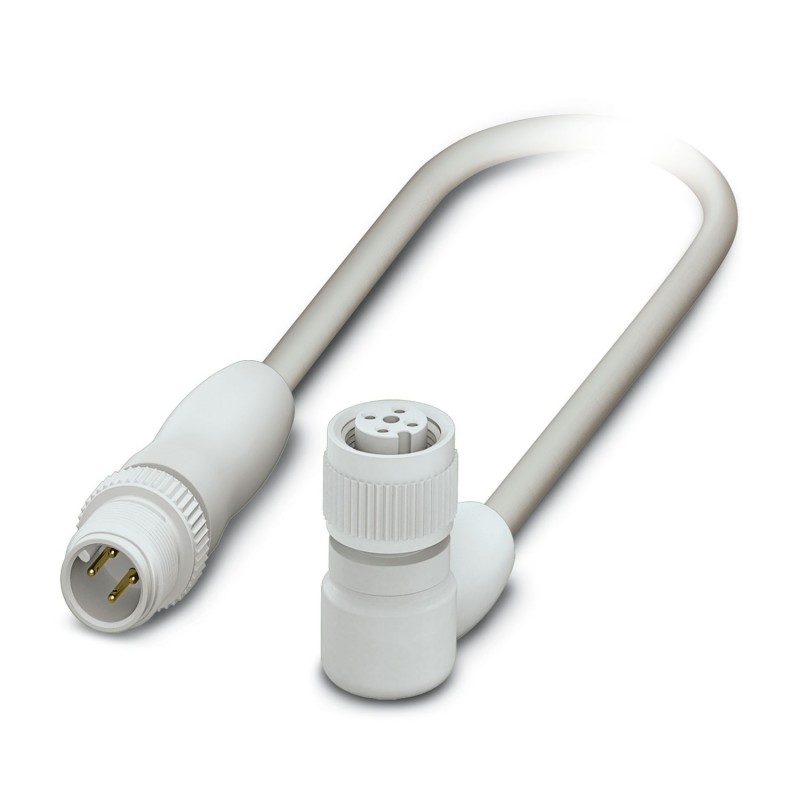

Câble capteur/actionneur, 4 pôles, PP-EPDM, gris RAL 7035, connecteur mâle droit M12, codage : A, A Connexion coudée femelle M12, codage : A, avec 3 LED, longueur du câble : 0,3 m, Conception hygiénique, avec moletage en plastique
Câble pour capteurs/actionneurs, 4-pôles, PP-EPDM, gris RAL 7035, connecteur mâle droit M12, codage: A, avec 3 LED, sur Connecteur femelle coudé M12, codage: A, avec 3 LED, longueur de câble: 0,3 m, Conception hygiénique, avec molette plastique
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Application | Industrie agro-alimentaire |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Matériau du joint | FKM |
| Matériau de surface de prise | PP |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PP |
| Matériau du raccordement vissé | Polypropylène |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 24 V DC |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | 3 LED |
| Présence d'un affichage d'état | Oui |
| Raccordement du conducteur | |
| Couple de serrage | 0,4 Nm (Connecteur M12) |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 4 |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle coudé M12 |
| Nombre de pôles | 4 |
| Type de codage | A |
| Longueur du câble | 0,3 m |
| Dessin coté |  |
| Poids de gaine | 30 kg/km |
| Nombre de pôles | 4 |
| Blindé | non |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,70 mm ±0,15 mm |
| Gaine extérieure, matériau | PP-EPDM |
| Gaine extérieure, coloris | gris RAL 7035 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir |
| Epaisseur isolement | ≥ 0,21 mm |
| Epaisseur gaine extérieure | env. 0,80 mm |
| Câblage total | 4 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 48 mm |
| Résistance max. du conducteur | env. 58 MΩ/km |
| Résistance d'isolement | ≥ 1 GΩ*km |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 24 mm |
| Rayon de courbure minimal, pose souple | 47 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±270 °/m, Cycles de torsion: ≥4000000, Fréquence de torsion: ≤25 Cycles de torsion/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance spéciale | Résistance à l'enroulement et aux chocs à basse température (selon DIN EN 60811-1-4 (-40 °C)) |
| Propriétés particulières | Convient pour chaînes porte-câbles sous condition |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -25 °C ... 105 °C (Câble, pose souple) |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Désignation de la norme | Conformité du matériau |
| Normes/prescriptions | FDA 21 CFR 177.2600 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Femelle (jack) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Coudé |
| Longueur de câble (EF000536) | 0.3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 24 V |
| Classe de protection (IP) (EF005474) | IP65 |
