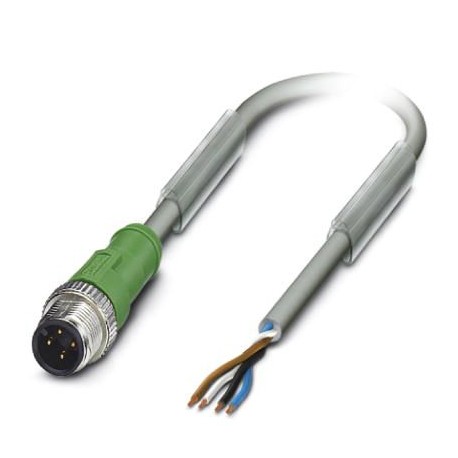

SAC-4P-M12MS/ 5,0-800 1457034 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-4P-M12MS/ 5,0-800
1457034
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

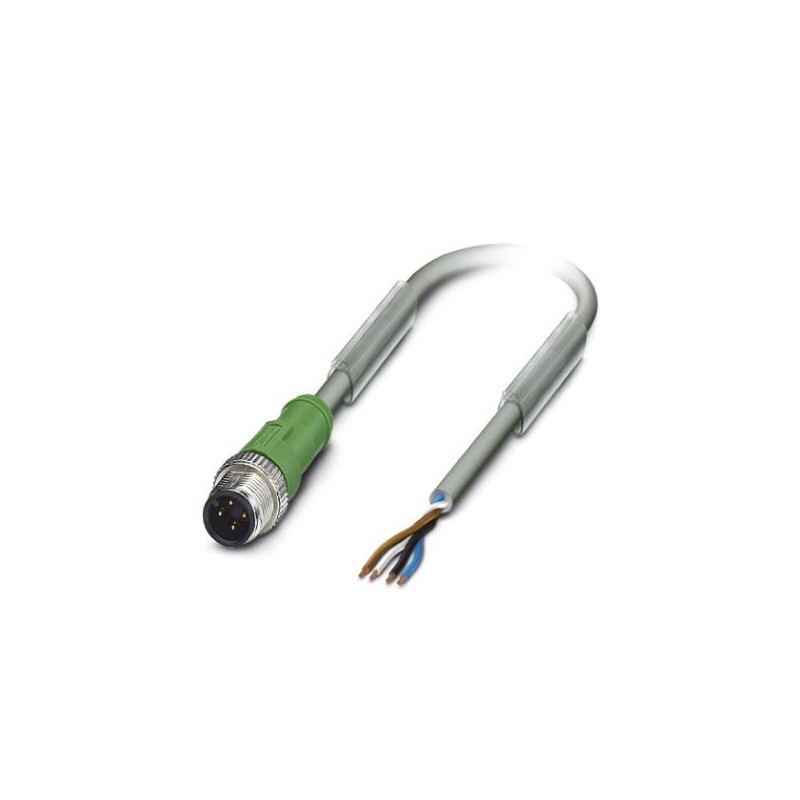

Câble capteur/actionneur, 4 pôles, sans halogène, résistant à la soudure, très flexible, gris RAL 7001, connecteur mâle droit M12, codage : A, à l’extrémité du câble libre, longueur du câble : 5 m, pour la robotique et les chaînes porte-câbles
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1457034 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 204 (C-2-2017) |
| GTIN | 4046356593397 |
| Poids par pièce (hors emballage) | 0,160 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 250 V AC |
| 250 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Remarque | En raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm. |
|---|---|
| Type de câble | PUR ultrasouple gris |
| Type de câble (symbole) | 800 |
| Symbole du câble | Li12YYTPE-HF |
| Style UL AWM | 20233 |
| Section du conducteur | 4x 0,34 mm² (Ligne de signal) |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| Diamètre du fil avec isolant | 1,3 mm ±0,05 mm (Ligne de signal) |
| Coloris des fils | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Gaine extérieure, coloris | gris RAL 7001 |
| Diamètre extérieur du câble D | 4,8 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 7,5 x D |
| Course | 5 m |
| Vitesse de déplacement | 3,3 m/s |
| Accélération | 5 m/s² |
| Nombre de cycles de flexion | 15000000 |
| Rayon de courbure | 50 mm |
| Course | 0,9 m |
| Vitesse de déplacement | 5 m/s |
| Accélération | 30 m/s² |
| Contraintes de torsion | ± 360 °/m (1 000 000 cycles de torsion) |
| Poids du câble | 33,5 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PES |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | env. 53 Ω/km |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 2000 V |
| Propriétés particulières | Gaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible |
| exempt de silicone et de cadmium | |
| exempt de substances néfastes à l'application d'enduits | |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon UL 758/1581 VW-1 | |
| selon UL 758/1581 FT1 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon HD 22.10 |
| selon DIN EN 60811-404 (gaine extérieure) | |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| exempt de silicone | |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -30 °C ... 90 °C (câble, pose souple) | |
| à 120 °C (pour 3000 h) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -25 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 250 V |
| Classe de protection (IP) (EF005474) | IP65 |
