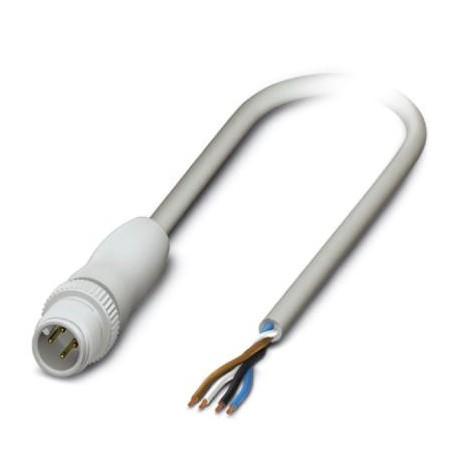

PHOENIX_CONTACT SAC-4P-M12MS/3,0-600 FB 1404003 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAC-4P-M12MS/3,0-600 FB 1404003 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-4P-M12MS/3,0-600 FB

Code: 1404003

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 4 pôles, PP-EPDM, gris RAL 7035, connecteur mâle droit M12, codage : A, à l’extrémité libre du câble, longueur du câble : 3 m, conception hygiénique, avec moletage en plastique

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 13,72 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1404003
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 144 (C-4-2013)
GTIN4046356677493
Poids par pièce (hors emballage)0,083 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble3 m

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 105 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67
IP68
IP69K

Généralités

Courant de référence à 40 ℃4 A
Tension de référence250 V AC
250 V DC
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Conformité du matériau FDA 21 CFR 177.2600
Affichage d'étatNon
Circuit/composant de protectiondéconnecté
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Connecteurs M12)

Matériau

Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsPP
Matériau de surface de prisePP
Matériau de la molettePolypropylène

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Désignation de la normeConformité du matériau
Normes/PrescriptionsFDA 21 CFR 177.2600

Câble

Type de câblePP exempt d'halogène gris
Type de câble (symbole)600
Symbole du câbleLi9Y9Y
Section du conducteur4x 0,34 mm² (Ligne de signal)
AWG ligne de signaux22
Structure du conducteur ligne de signal42x 0,10 mm
Diamètre du fil avec isolant1,27 mm ±0,02 mm (Ligne de signal)
Epaisseur isolement≥ 0,21 mm (Isolant des fils)
Coloris des filsmarron, blanc, bleu, noir
Câblage total4 fils torsadés longitudinalement
Pas de câblage, câblage total48 mm
Gaine extérieure, colorisgris RAL 7035
Épaisseur gaine extérieureenv. 0,8 mm
Diamètre extérieur du câble D4,7 mm ±0,15 mm
Rayon de courbure minimum, position fixe5 x D
Rayon de courbure minimum, position flexible10 x D
Nombre de cycles de flexion4000000
Rayon de courbure minimum, utilisation de chaînes porte-câbles10 x D
Course10 m
Vitesse de déplacement3 m/s
Accélération10 m/s²
Contraintes de torsion± 270 °/m (4 000 000 cycles de torsion, max. 25 cycles de torsion/min)
Poids du câble30 kg/km
Gaine extérieure, matériauPP-EPDM
Matériau Isolant du filPP
Matériau conducteurCordon Cu nu
Résistance du conducteur58 Ω/km (à 20 °C)
Tension nominale câble≤ 300 V AC
Tension d'essai câble≥ 3000 V AC (Test d'étincelles)
Propriétés particulièresconforme FDA selon FDA 21 CFR 177.2600
ultra-flexible
compatible chaîne porte-câbles
Absence d'halogèneselon DIN VDE 0472 partie 815
Résistance spécialeRésistance à l'enroulement et aux chocs à basse température selon DIN EN 60811-1-4 (-40 °C)
Température ambiante (fonctionnement)-40 °C ... 105 °C (câble, pose fixe)
-25 °C ... 105 °C (câble, pose souple)

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1404003 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique3 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
