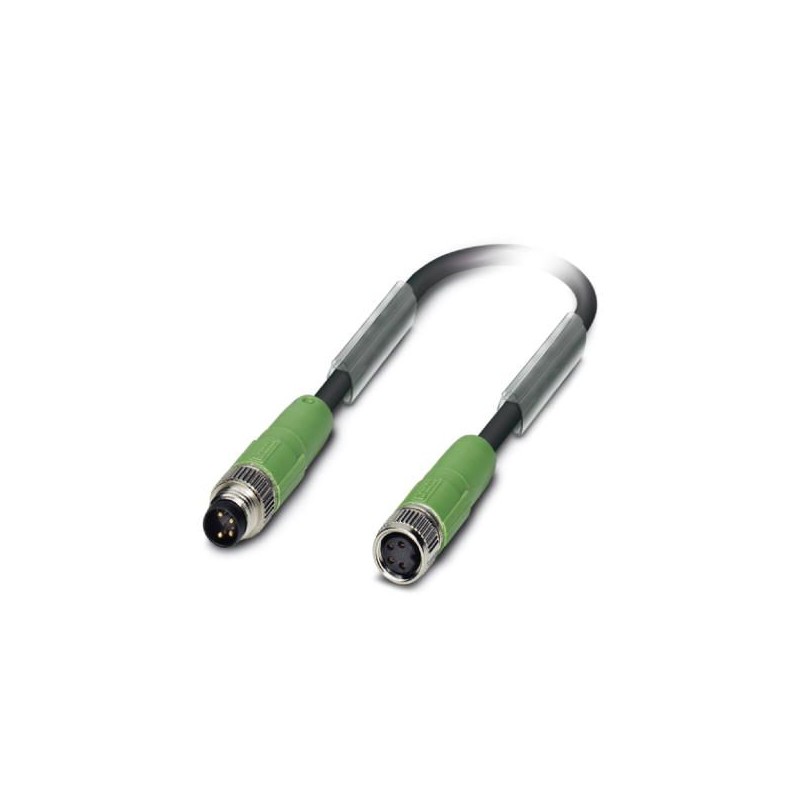

PHOENIX_CONTACT SAC-4P-M 8MS/ 0,6-PUR/M 8FSSH 1455722 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAC-4P-M 8MS/ 0,6-PUR/M 8FSSH 1455722 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-4P-M 8MS/ 0,6-PUR/M 8FSSH

Code: 1455722

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs

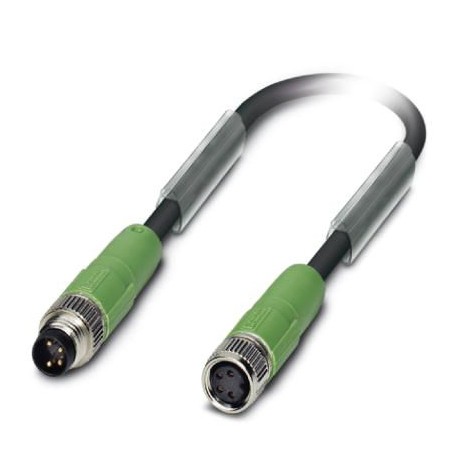

Câble capteur/actionneur, 4 pôles sans halogène, blindé, connecteur droit M8, codage : A, vers M8 femelle droite, longueur du câble : 0,6 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 27,91 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1455722
Unité de conditionnement1 pcs
Page cataloguePage 205 (C-2-2017)
GTIN4046356633550
Poids par pièce (hors emballage)0,032 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble0,6 m

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67

Généralités

Courant de référence à 40 ℃4 A
Tension de référence48 V AC
60 V DC
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M8 CEI 61076-2-104
Affichage d'étatNon
Circuit/composant de protectiondéconnecté
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,2 Nm (Connecteur mâle M8)

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de la moletteZinc moulé sous pression, nickelé
Matériau du jointNBR

Normes et spécifications

Désignation de la normeConnecteur M8
Normes/PrescriptionsCEI 61076-2-104
Classe d'inflammabilité selon UL 94HB

Câble

Type de câblePUR exempt d'halogène noir
Type de câble (symbole)PUR
Symbole du câbleLiF9YC11Y
Style UL AWM20549
Section du conducteur4x 0,25 mm² (Ligne de signal)
AWG ligne de signaux24
Structure du conducteur ligne de signal32x 0,10 mm
Diamètre du fil avec isolant1,17 mm ±0,02 mm (Ligne de signal)
Epaisseur isolement≥ 0,21 mm (Isolant des fils)
env. 0,5 mm (Gaine extérieure)
Coloris des filsmarron, blanc, bleu, noir
Câblage total4 fils torsadés longitudinalement
BlindageTresse en fils de cuivre
Revêtement optique de blindage80 %
Gaine extérieure, colorisgris-noir RAL 7021
Diamètre extérieur du câble D4,7 mm ±0,15 mm
Rayon de courbure minimal, pose fixe24 mm
Rayon de courbure minimal, pose souple48 mm
Nombre de cycles de flexion10000000
Rayon de courbure48 mm
Course10 m
Vitesse de déplacement3 m/s
Accélération10 m/s²
Poids du câble31 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPP
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 100 GΩ*km (à 20 °C)
Résistance du conducteurmax. 78 Ω/km (à 20 °C)
Tension nominale câble≤ 300 V
Tension d'essai câble≥ 3000 V
Propriétés particulièrescompatible chaîne porte-câbles
exempt de silicone
exempt de substances néfastes à l'application d'enduits
Résistance à la propagation des flammesselon UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Absence d'halogèneselon DIN VDE 0472 partie 815
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
résistant à l'hydrolyse et aux microbes
relativement résistant aux UV selon DIN EN ISO 4892-2-A
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-25 °C ... 80 °C (câble, pose souple)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1455722 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM8
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueM8
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueFemelle (jack)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique0.6 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
