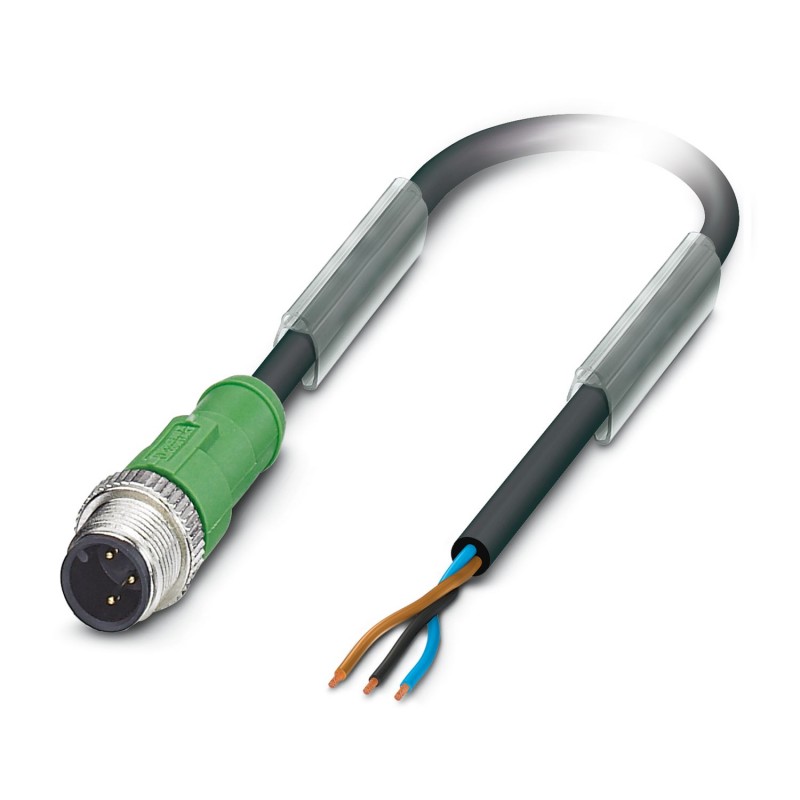

PHOENIX_CONTACT SAC-3P-M12MS/3,0-PUR 1668027 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAC-3P-M12MS/3,0-PUR 1668027 PHOENIX CONTACT Câbles pour capteurs/actionneurs

Référence: SAC-3P-M12MS/3,0-PUR

Code: 1668027

Fabricant: PHOENIX_CONTACT

Description:

Câbles pour capteurs/actionneurs
Câble capteur/actionneur, 3 pôles, PUR sans halogène, noir grisâtre RAL 7021, connecteur mâle droit M12, codage : A, à l’extrémité du câble libre, longueur du câble : 3 m
Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, gris-noir RAL 7021, connecteur mâle droit M12, codage: A, sur extrémité libre, longueur de câble: 3 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 12,42 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble pour capteurs/actionneurs
ApplicationStandard
Nombre de pôles3
Nombre de sorties de câble1
Blindénon
DétrompageA
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution3

Indications sur les matériaux
Classe d'inflammabilité selon UL 94HB
Matériau du jointNBR
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau du raccordement visséZinc moulé sous pression, nickelé

Propriétés électriques
Résistance d'isolement≥ 100 MΩ
Tension nominale UN250 V AC
250 V DC
Intensité nominale IN4 A

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Signalisation
Affichage d'étatnon
Présence d'un affichage d'étatNon

Caractéristiques de raccordement
Raccordement du conducteur
Couple de serrage0,4 Nm (Connecteur M12)

Connecteur
Raccordement 1
Typeconnecteur mâle droit M12
Nombre de pôles3
Type de codageA
Raccordement 2
Typeextrémité libre

Câble/conducteur
Longueur du câble3 m
PUR exempt d'halogène noir [PUR]
Dessin cotéskgudpxkry.jpg
Poids de gaine23 kg/km
Style UL AWM20549
Nombre de pôles3
Blindénon
TypePUR exempt d'halogène noir [PUR]
Structure du conducteur ligne de signal42x 0,10 mm
AWG ligne de signaux22
Section de câble3x 0,34 mm² (Ligne de signal)
Diamètre de fil avec isolant1,27 mm ±0,02 mm (Ligne de signal)
Diamètre extérieur du câble3,85 mm ±0,15 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisgris-noir RAL 7021
Matériau conducteurCordon Cu nu
Matériau isolant de filPP
Fil, colorismarron, bleu, noir
Epaisseur isolement≥ 0,21 mm (Isolant de fil)
env. 0,50 mm (Gaine extérieure)
Câblage total3 fils torsadés longitudinalement
Résistance max. du conducteurmax. 58 Ω/km (à 20 °C)
Résistance d'isolement≥ 100 GΩ*km (à 20 °C)
Tension nominale câble≤ 300 V
Tension d'essai≥ 3000 V
Rayon de courbure minimal, pose fixe19 mm
Rayon de courbure minimal, pose souple38 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 10000000, Rayon de courbure: 38 mm, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s²
Absence d'halogèneselon DIN VDE 0472 partie 815
Résistance à la propagation des flammesselon UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
résistant à l'hydrolyse et aux microbes
relativement résistant aux UV (selon DIN EN ISO 4892-2-A)
Propriétés particulièrescompatible chaîne porte-câbles
exempt de silicone
exempt de substances néfastes à l'application d'enduits
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-25 °C ... 80 °C (Câble, pose souple)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65
IP67
IP68
Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)

Normes et spécifications
Désignation de la normeConnecteur M12
Normes/prescriptionsCEI 61076-2-101

ETIM for 1668027 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique3 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueCuSn
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
