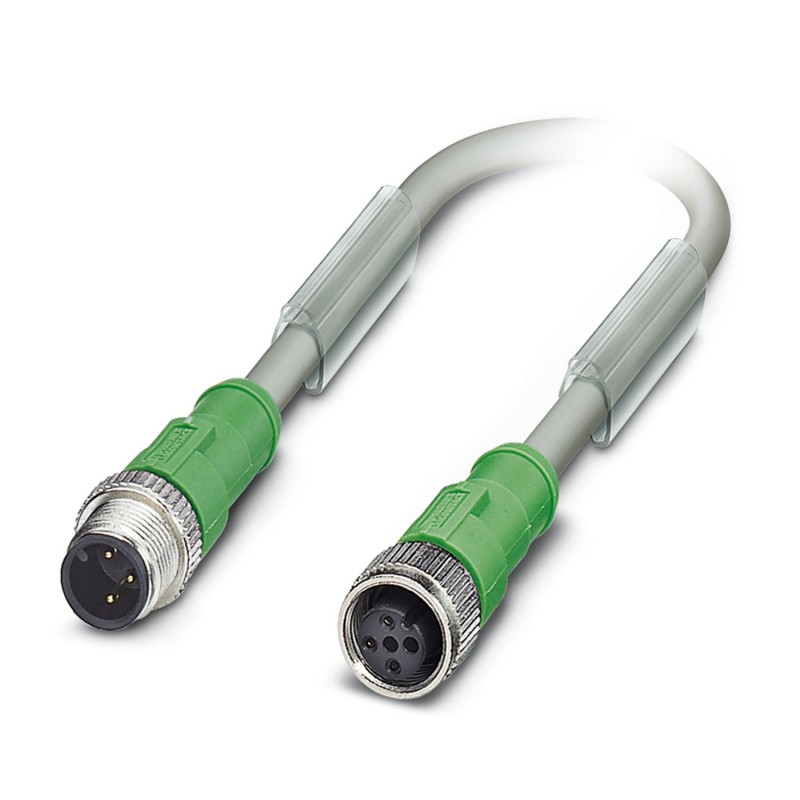

SAC-3P-M12MS/ 0,3-800/M12FS 1456776 PHOENIX CONTACT Sensor/actuator cable
SAC-3P-M12MS/ 0,3-800/M12FS
1456776
PHOENIX_CONTACT
Sensor/actuator cable
Câble capteur/actionneur, 3 pôles, sans halogène, résistant à la soudure, très flexible, gris RAL 7001, connecteur mâle droit M12, codage : A, vers connexion droite M12 femelle, codage : A, longueur du câble : 0,3 m, pour robotique et chaînes porte-câbles
Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, résistant aux étincelles de soudage, ultra-souple, gris RAL 7001, connecteur mâle droit M12, codage: A, sur Connecteur femelle droit M12, codage: A, longueur de câble: 0,3 m, pour robots et chaînes porte-câbles
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs |
| Application | Robots et chaînes porte-câbles |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V AC |
| 250 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Raccordement du conducteur | |
| Couple de serrage | 0,4 Nm (Connecteur M12) |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Longueur du câble | 0,3 m |
| PUR ultrasouple gris [800] | |
| Dessin coté |  |
| Remarque | En raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm. |
| Poids de gaine | 28,3 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR ultrasouple gris [800] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 3x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,3 mm ±0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | env. 53 Ω/km |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Tension nominale câble | 300 V |
| Tension d'essai | 2000 V |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Rayon de courbure minimal, pose fixe | 18 mm |
| Rayon de courbure minimal, pose souple | 34 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 7,5 x D, Course: 5 m, Vitesse de déplacement: 3,3 m/s, Accélération: 5 m/s² |
| Cycles de flexion max.: 15000000, Rayon de courbure: 50 mm, Course: 0,9 m, Vitesse de déplacement: 5 m/s, Accélération: 30 m/s² | |
| Capacité de charge dynamique (torsion) | Torsion: ±360 °/m, Cycles de torsion: 1000000 |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| exempt de silicone | |
| Propriétés particulières | Gaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible |
| exempt de silicone et de cadmium | |
| exempt de substances néfastes à l'application d'enduits | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 90 °C (câble, pose fixe) | |
| -30 °C ... 90 °C (Câble, pose souple) | |
| à 120 °C (pour 3000 h) | |
| à 90 °C (selon UL) | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
