SAC-3P- 1,5-PUR/A 1402983 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-3P-1,5-PUR/A
1402983
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

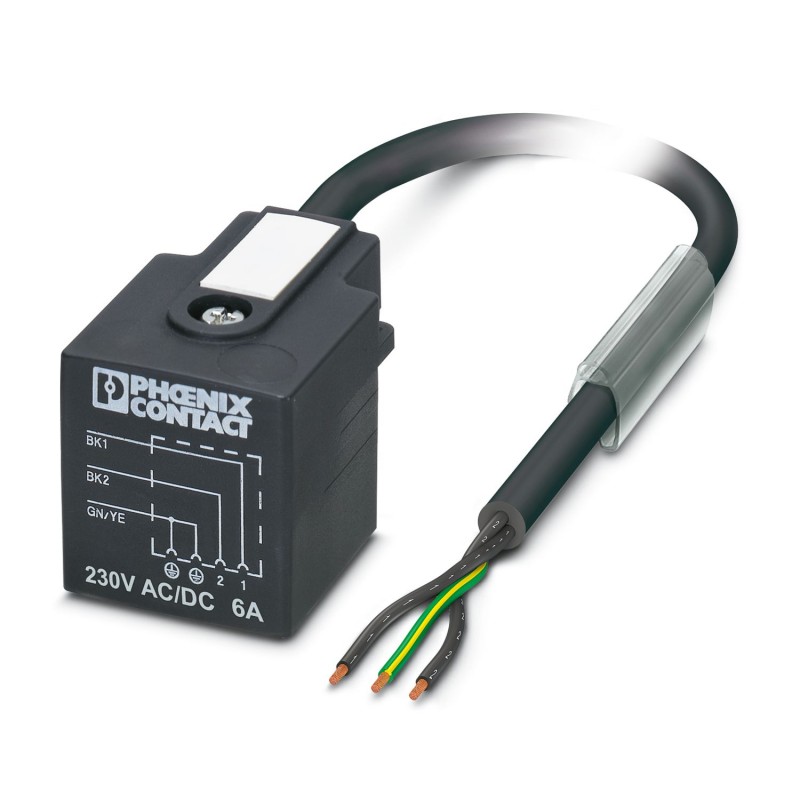

Câble de capteur/actionneur, 3 pôles, sans halogène, extrémité de câble libre, vers connecteurs de vanne A, longueur du câble : 1,5 m
Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, gris-noir RAL 7021, extrémité libre, sur Connecteur de vanne A, Câblage: déconnecté, longueur de câble: 1,5 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble pour capteurs/actionneurs avec connecteurs de vanne |
| Application | Standard |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | TPU |
| Matériau du boîtier du connecteur pour électrovanne | TPU |
| Matériau de contact | CuSn |
| Matériel Module à isolant connecteur pour EV | PA 6.6 |
| Matériau de surface du contact | Sn |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 230 V AC |
| 230 V DC | |
| Intensité nominale IN | 6 A |
| Valeurs caractéristiques connecteur de vanne | |
| Vis de fixation | M3 x 29 |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur de vanne A |
| Matériau | CuSn (Contact) |
| Sn (Surface des contacts) | |
| PA 6.6 (Porte-contacts) | |
| TPU (Boîtiers) | |
| Longueur du câble | 1,5 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |  |
| Poids de gaine | 30 kg/km |
| Style UL AWM | 20549 |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 28x 0,15 mm |
| AWG ligne de signaux | 20 |
| Section de câble | 3x 0,5 mm² |
| Diamètre de fil avec isolant | 1,5 mm ±0,05 mm (Ligne de signal) |
| Diamètre extérieur du câble | 4,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | noir 1, noir 2, vert/jaune |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | 39 Ω/km (à 20 °C) |
| Résistance d'isolement | min. 20 MΩ*km |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 1200 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 22,5 mm |
| Rayon de courbure minimal, pose souple | 45 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 15000000, Rayon de courbure: 50 mm, Course: 0,9 m, Vitesse de déplacement: 5 m/s, Accélération: 30 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à la propagation des flammes | selon DIN VDE 0482 |
| selon DIN EN 50265-2-1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | très bonne résistance à l'huile |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -20 °C ... 85 °C (Connecteurs pour électrovanne) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| -15 °C ... 80 °C (Câble, pose souple) | |
| Connecteur pour électrovanne | |
| Désignation de la norme | Connecteur pour EV |
| Normes/prescriptions | EN 175301-803 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 1.5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuSn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Tension assignée (EF000228) | 230 V |
| Classe de protection (IP) (EF005474) | IP65 |
