SAC-17P-MS/ 3,0-PUR SCO 1430705 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-17P-MS/ 3,0-PUR SCO
1430705
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs

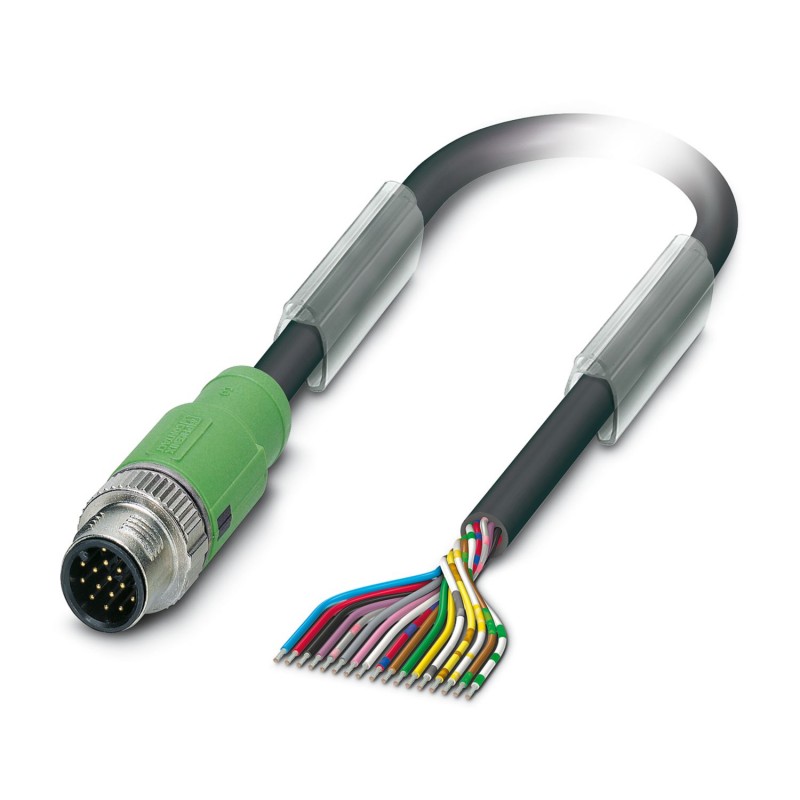

Câble capteur/actionneur, 17 pôles, sans halogène, connecteur M12 droit, codage : A SPEEDCON, à l’extrémité du câble libre, longueur du câble : 3 m
Câble capteur/actionneur, 17 positions, PUR sans halogène, noir RAL 9005, connecteur droit M12 SPEEDCON, codage : A, sur l’extrémité libre du câble, longueur du câble : 3 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1430705 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 218 (C-2-2017) |
| GTIN | 4046356456517 |
| Poids par pièce (hors emballage) | 0,236 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 17 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Section du conducteur | 17x 0,14 mm² (Ligne de signal) |
|---|---|
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Diamètre du fil avec isolant | 1 mm ±0,05 mm (Ligne de signal) |
| Coloris des fils | blanc, marron, vert, jaune gris, rose, bleu, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, marron/vert, blanc/jaune, jaune/marron, blanc/gris |
| Câblage total | fils regroupés en couches |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 8 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 60 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu étamé |
| Résistance du conducteur | 142 Ω/km |
| Propriétés particulières | Surface non adhésive |
| Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 17 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | CuZn |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 1.5 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | IP65 |
