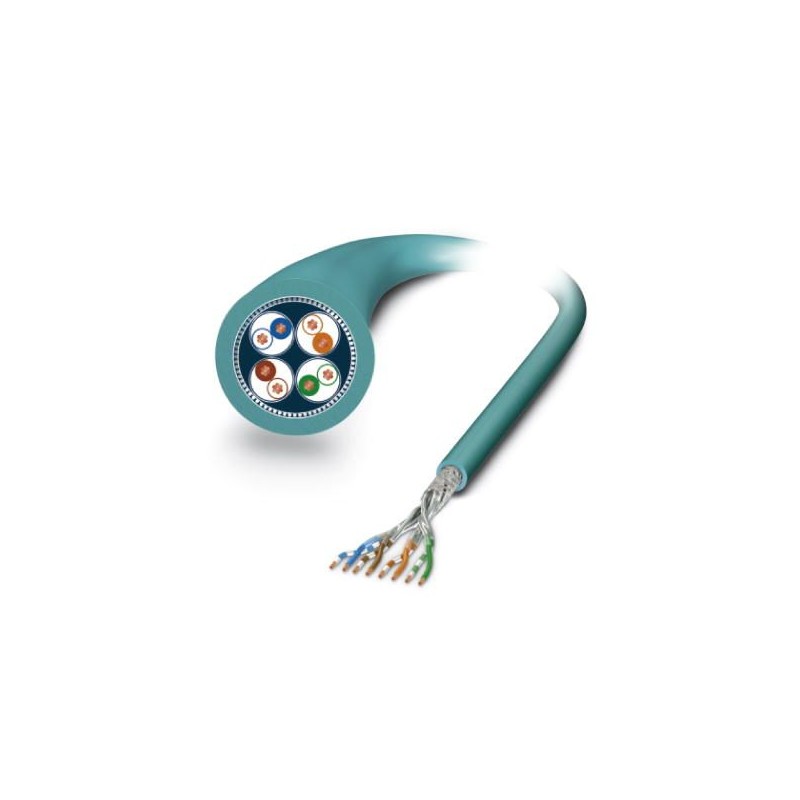

PHOENIX_CONTACT VS-OE-OE-94F-100,0 1416347 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

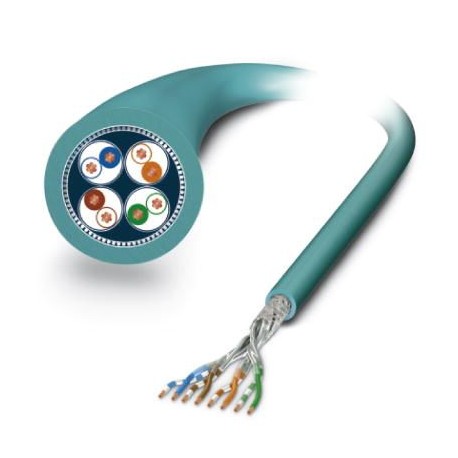

VS-OE-OE-94F-100,0 1416347 PHOENIX CONTACT Câble de réseau

Référence: VS-OE-OE-94F-100,0

Code: 1416347

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Câble réseau, Ethernet CAT6A (10 GBit/s), 8 pôles, sans halogène, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m

Catégories:

  • Câbles > Câble pour télécommunications
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 605,86 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1416347
Unité de conditionnement1 pcs
Page cataloguePage 397 (C-2-2017)
GTIN4046356474832
Poids par pièce (hors emballage)3,954 KGM
Numéro du tarif douanier85444995
Pays d'origineDE (Allemagne)

Cotes

Longueur du câble100 m

Caractéristiques générales

Nombre de pôles8
Type de signal/catégorieEthernet CAT6A, 10 Gbit/s

Câble

Type de câbleEthernet 10 GBit
Type de câble (symbole)94F
Style UL AWM20963 (80 °C / 30 V)
Type de signal/catégorieEthernet CAT6A, 10 Gbit/s
Structure de câble4x2xAWG26/7 ; S/FTP
Section du conducteur4x 2x 0,14 mm²
AWG ligne de signaux26
Structure du conducteur ligne de signal7x 0,16 mm
Diamètre du fil avec isolant1,04 mm
Coloris des filsblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire2 fils par paire
Type de blindage de paireFilm à revêtement alu
Câblage total4 paires en direction de l'âme
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage70 %
Gaine extérieure, colorisbleu lagon RAL 5021
Épaisseur gaine extérieure0,65 mm
Diamètre extérieur du câble D6,4 mm ±0,2 mm
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Résistance à la traction GRP≤ 100 N
Poids du câble42 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 500 MΩ*km
Résistance de boucle≤ 290,00 Ω/km
Capacité de la ligne47 nF/km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Affaiblissement paradiaphonique (NEXT)75,3 dB (pour 1 MHz)
66,3 dB (pour 4 MHz)
61,8 dB (pour 8 MHz)
60,3 dB (pour 10 MHz)
57,2 dB (pour 16 MHz)
55,8 dB (pour 20 MHz)
54,3 dB (pour 25 MHz)
52,8 dB (pour 31,25 MHz)
48,4 dB (pour 62,5 MHz)
45,3 dB (pour 100 MHz)
40,8 dB (pour 200 MHz)
39,3 dB (pour 250 MHz)
38,1 dB (pour 300 MHz)
36,3 dB (pour 400 MHz)
34,8 dB (pour 500 MHz)
Paradiaphonie cumulée (PSNEXT)72,3 dB (pour 1 MHz)
63,3 dB (pour 4 MHz)
58,8 dB (pour 8 MHz)
57,3 dB (pour 10 MHz)
54,2 dB (pour 16 MHz)
52,8 dB (pour 20 MHz)
51,3 dB (pour 25 MHz)
49,9 dB (pour 31,25 MHz)
45,4 dB (pour 62,5 MHz)
42,3 dB (pour 100 MHz)
37,8 dB (pour 200 MHz)
36,3 dB (pour 250 MHz)
35,1 dB (pour 300 MHz)
33,3 dB (pour 400 MHz)
31,8 dB (pour 500 MHz)
Atténuation3,1 dB (pour 1 MHz)
5,7 dB (pour 4 MHz)
8 dB (pour 8 MHz)
8,9 dB (pour 10 MHz)
11,2 dB (pour 16 MHz)
12,6 dB (pour 20 MHz)
14,1 dB (pour 25 MHz)
15,8 dB (pour 31,25 MHz)
22,5 dB (pour 62,5 MHz)
28,7 dB (pour 100 MHz)
41,4 dB (pour 200 MHz)
46,6 dB (pour 250 MHz)
51,4 dB (pour 300 MHz)
60,1 dB (pour 400 MHz)
67,9 dB (pour 500 MHz)
Affaiblissement de régularité (RL)20 dB (pour 1 MHz)
23 dB (pour 4 MHz)
24,5 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
24,2 dB (pour 25 MHz)
23,3 dB (pour 31,25 MHz)
20,7 dB (pour 62,5 MHz)
19 dB (pour 100 MHz)
16,4 dB (pour 200 MHz)
15,6 dB (pour 250 MHz)
15,6 dB (pour 300 MHz)
15,6 dB (pour 400 MHz)
15,6 dB (pour 500 MHz)
Durée du parcours du signal5,13 ns/m
Effet d'écran≥ 80 dB (à 30 ... 100 MHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min)
Tension d'essai fil/blindage700 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon DIN EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (câble, pose souple)
Température ambiante (montage)-20 °C ... 80 °C
Température ambiante (stockage/transport)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1416347 Câbles (EC003249)

Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique1.04 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.2 = multifilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique8
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueTresse
Nom de la caractéristiqueCâblage (EF003802)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique6.4 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802)
Valeur de la caractéristique52 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803)
Valeur de la caractéristique26 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre
