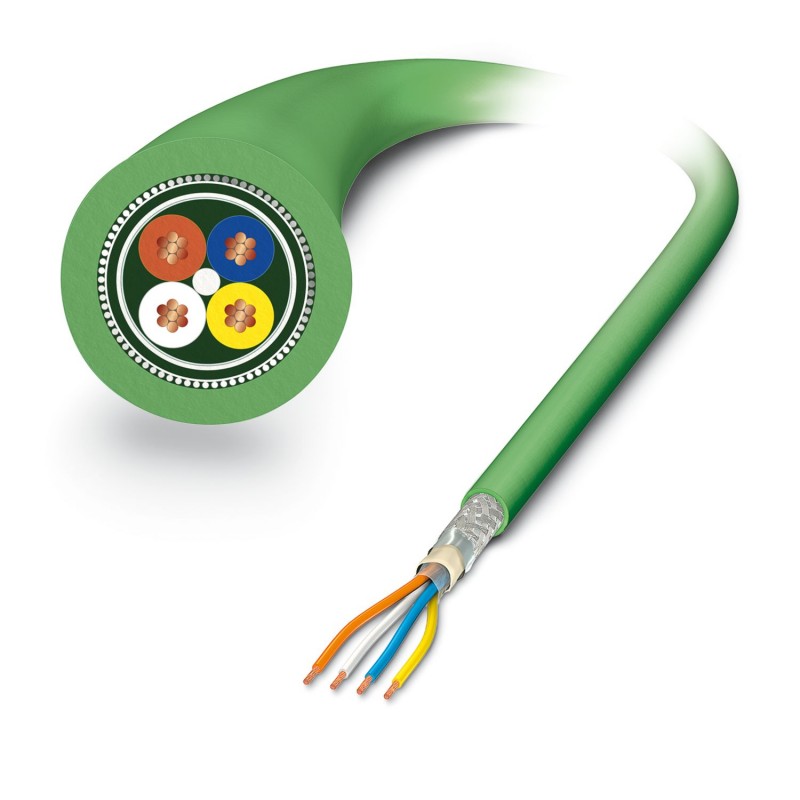

PHOENIX_CONTACT VS-OE-OE-93B-100,0 1416389 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

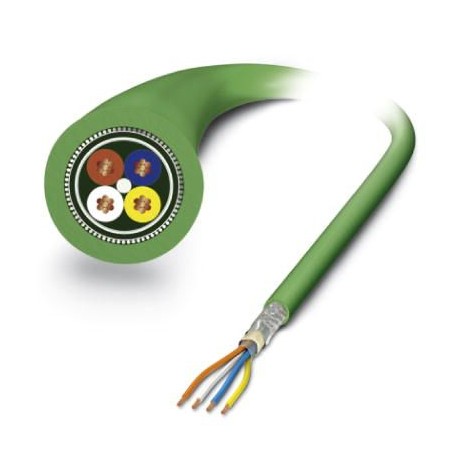

VS-OE-OE-93B-100,0 1416389 PHOENIX CONTACT Câble de réseau

Référence: VS-OE-OE-93B-100,0

Code: 1416389

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Câble réseau, PROFINET CAT5 (100 MBit/s), 4 pôles, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m
Câble de données, PROFINET CAT5 (100 Mbit/s), 4-pôles, PVC/PVC, vert RAL 6018, blindé, extrémité libre, sur extrémité libre, longueur de câble: 100 m

Catégories:

  • Câbles > Câble pour télécommunications
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 449,94 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble de données, au mètre
ApplicationStandard
Type de capteurPROFINET
Nombre de pôles4
Blindéoui

Propriétés électriques
Support de transmissionCuivre

Interfaces
Type de signal/catégoriePROFINET CAT5 (CEI 11801:2002), 100 Mbit/s

Connecteur
Raccordement 1
Versionextrémité libre
Raccordement 2
Versionextrémité libre

Câble/conducteur
Longueur du câble100 m
PROFINET PVC flexible CAT5 [93B]
Dessin cotéebkbgtwzch.jpg
Poids de gaine67 kg/km
Style UL AWM21694
Nombre de pôles4
Blindéoui
TypePROFINET PVC flexible CAT5 [93B]
Structure du conducteur1x4xAWG22/7, SF/TQ
Durée du parcours du signal5,3 ns/m
Vitesse du signal0,66 c
Structure du conducteur ligne de signal7x 0,25 mm
AWG ligne de signaux22
Section de câble4x 0,34 mm²
Diamètre de fil avec isolant1,55 mm
Diamètre extérieur du câble6,50 mm ±0,2 mm
Gaine extérieure, matériauPVC
Gaine extérieure, colorisvert RAL 6018
Matériau conducteurCordon Cu étamé
Matériau isolant de filPE
Fil, colorisblanc, jaune, bleu, orange
Epaisseur gaine extérieureenv. 0,90 mm
Câblage totalQuarte en étoile
Revêtement optique de blindage85 %
Résistance d'isolement≥ 500 MΩ*km
Résistance de liaison≤ 20,00 mΩ/m (pour 10 MHz)
Résistance de boucle≤ 120,00 Ω/km
Impédance caractéristique100 Ω ±15 Ω (pour 100 MHz)
Tension nominale câble600 V
Tension d'essai fil/fil2000 V (50 Hz, 1 min.)
Tension d'essai fil/blindage2000,00 V (50 Hz, 1 min.)
Rayon de courbure minimum, position fixe3 x D
Rayon de courbure minimum, position flexible7 x D
Rayon de courbure minimal, pose fixe20 mm
Rayon de courbure minimal, pose souple46 mm
Affaiblissement paradiaphonique (NEXT)80 dB (pour 1 MHz)
76 dB (pour 4 MHz)
70 dB (pour 10 MHz)
65 dB (pour 16 MHz)
63 dB (pour 20 MHz)
60 dB (pour 31,25 MHz)
55 dB (pour 62,5 MHz)
50 dB (pour 100 MHz)
Effet d'écran2,1 dB (pour 1 MHz)
4 dB (pour 4 MHz)
6,3 dB (pour 10 MHz)
8 dB (pour 16 MHz)
9 dB (pour 20 MHz)
11,4 dB (pour 31,25 MHz)
16,5 dB (pour 62,5 MHz)
21,3 dB (pour 100 MHz)
Résistance à la propagation des flammesselon UL 1685 (CSA FT 4)
Résistance à l'huileparticulièrement résistant à l'huile
Résistance spécialerésistant aux UV (selon UL 1581, section 1200)
Température ambiante (fonctionnement)-40 °C ... 70 °C (câble, pose fixe)
-40 °C ... 70 °C (Câble, pose souple)
Température ambiante (montage)-20 °C ... 60 °C

ETIM for 1416389 Câbles (EC003249)

Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique1.55 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.2 = multifilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique4
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiquePE
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueFeuille + tresse
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique6.5 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802)
Valeur de la caractéristique46 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803)
Valeur de la caractéristique20 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre
