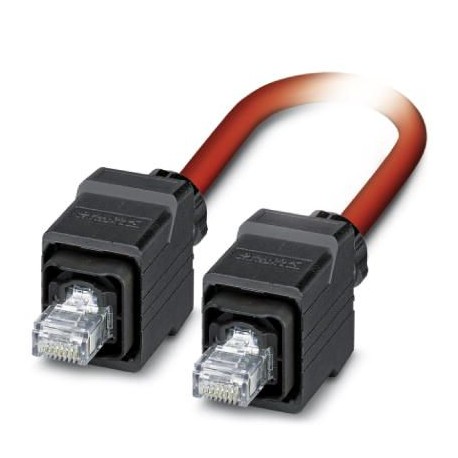

VS-PPC/PL-PPC/PL-93K-LI/5,0 1419181 PHOENIX CONTACT Câble de jonction
VS-PPC/PL-PPC/PL-93K-LI/5,0
1419181
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de jonction

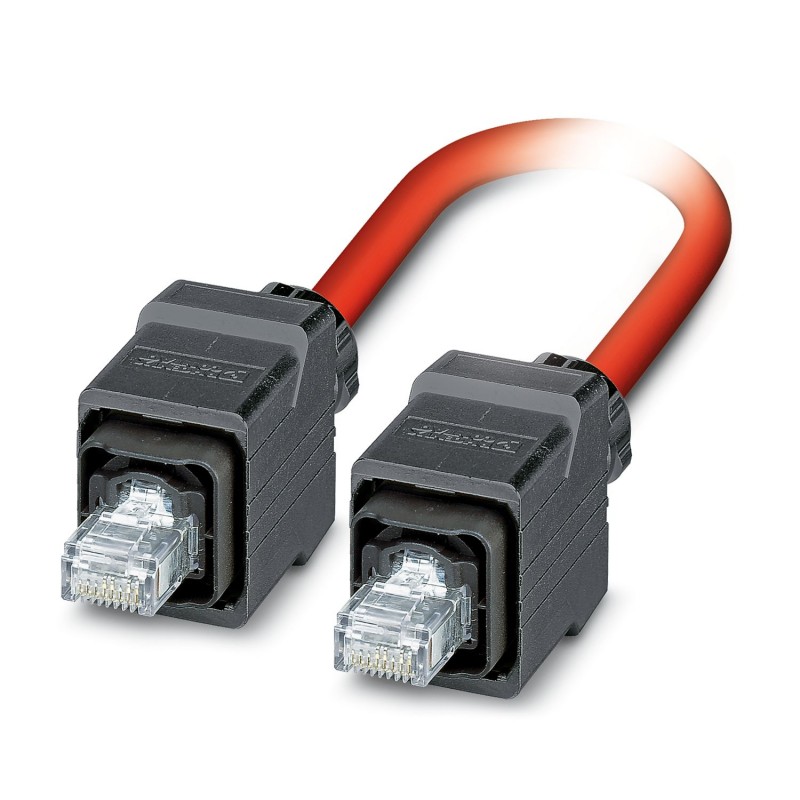

Câble Sercos III, blindé, quadruple étoile, flexible AWG 22 (7 fils), RAL 3020 (rouge), fiche push-pull RJ45/IP67, plastique vers fiche push-pull RJ45/IP67, plastique, longueur : 5 m
Câble Sercos III, blindé, quarte en étoile, AWG 22 flexible (7 fils), RAL 3020 (rouge trafic), fiche RJ45/IP67 Push-Pull, matière plastique sur fiche RJ45/IP67 Push-Pull, matière plastique, longueur : 5 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | Sercos |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Sortie du câble | droit |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Affichage d'état | non |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 |
| Vitesse de transmission | 100 MBit/s |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 250 |
| Coloris | noir |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gaine extérieure, matériau | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Mode de verrouillage | Push-Pull |
| Matériau | Plastique |
| Indice de protection | IP67 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Mode de verrouillage | Push-Pull |
| Matériau | Plastique |
| Indice de protection | IP67 |
| Longueur du câble | 5,00 m |
| Sercos III [93K] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 21694 (60 °C / 600 V) |
| Poids de gaine | 68 kg/km |
| Type | Sercos III |
| Type de câble (symbole) | 93K |
| Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 1x4xAWG22/7, SF/TQ |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | rouge signalisation RAL 3020 |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Matériau gaine intérieure | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Matériel Isolant du fil | PE |
| Diamètre de fil avec isolant | env. 1,55 mm |
| Fil, coloris | blanc, jaune, bleu, orange |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | Quarte en étoile |
| Blindage | Tresse en fils de cuivre étamé |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Résistance de la ligne | ≤ 120 Ω/km |
| Résistance d'isolation de la ligne | ≥ 0,5 GΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Câble, pose souple) |
| -40 °C ... 70 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (Câble, pose souple) | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 5 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Classe de protection (IP) (EF005474) | IP65 |
