VS-OE-OE-93K-100,0 1419173 PHOENIX CONTACT Câble de réseau
VS-OE-OE-93K-100,0
1419173
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de réseau

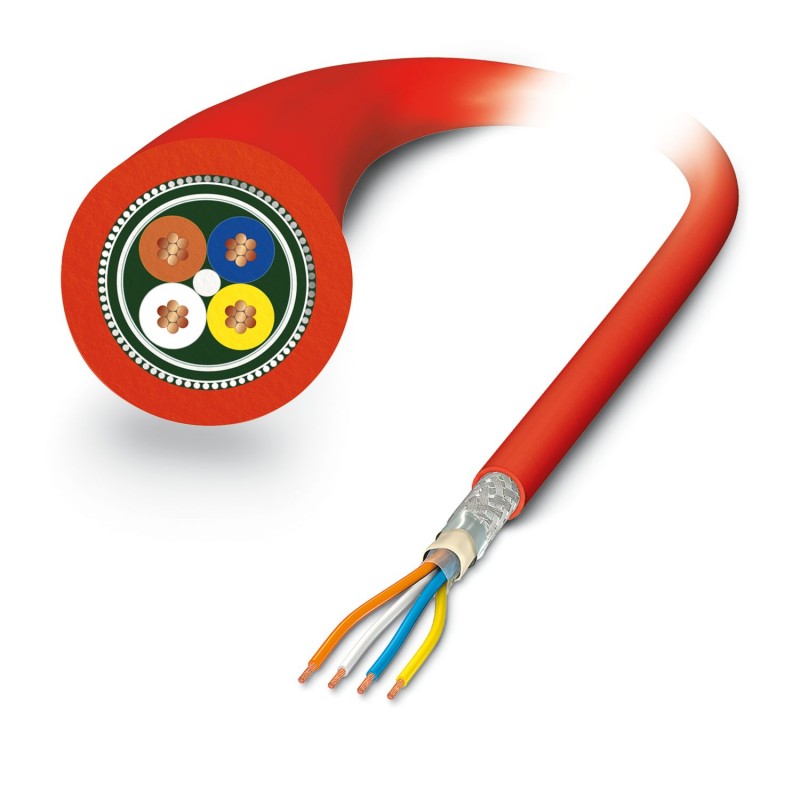

Câble réseau, Sercos CAT5 (100 MBit/s), 4 pôles, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m
Câble de données, Sercos CAT5 (100 Mbps), 4 positions, PVC/PVC, signal rouge RAL 3020, blindé, extrémité câble libre, côté câble libre, longueur du câble : 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1419173 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 316 (PC-2011) |
| GTIN | 4046356541183 |
| Poids par pièce (hors emballage) | 0,222 KGM |
| Numéro du tarif douanier | 85444995 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques générales
| Nombre de pôles | 4 |
|---|---|
| Type de signal/catégorie | Sercos CAT5 (CEI 11801:2002), 100 Mbit/s |
Câble
| Type de câble | Sercos III |
|---|---|
| Type de câble (symbole) | 93K |
| Style UL AWM | 21694 (60 °C / 600 V) |
| Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,55 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | Quarte en étoile |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, coloris | rouge signalisation RAL 3020 |
| Épaisseur gaine extérieure | env. 0,9 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Poids du câble | 68 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 0,5 GΩ*km |
| Résistance du conducteur | ≤ 120 Ω/km |
| Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.55 mm |
| Section nominale du conducteur (EF000060) | 0.34 mm² |
| Classe du conducteur (EF001632) | Kl.2 = multifilaire |
| Nombre de conducteurs (EF001792) | 4 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | PE |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Tresse |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | PVC |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 6.5 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 46 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 20 mm |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
